海盐城南桥重建工程异型桥梁BIM设计应用汇报视频一、项目概况和应用背景
城南桥位于海盐县勤俭南路跨南台头河处，南台头河是杭嘉湖南排工程的干河之一，过水量大，河道宽度约80米，现状老桥由于长期的荷载作用和冲刷，桥梁技术状况评定为不合格，同时老桥段面过窄，已成为车辆通行的瓶颈，为了提高桥梁的安全性，完善城区的路网结构，城南桥改建已迫在眉睫，城南桥上由常绿桥、玉带桥分别为四榀拱桥和双榀拱桥，根据建设要求，城南桥延续上游两桥风格，同时按照一跨过河建议，设计为一跨80米下承式拱桥，三座桥拱肋数量依次为四、二、一，既保持视觉上统一又富有变化。


二、初步设计
初步设计阶段，我们便引入BIM技术，为异型桥梁设计探索解决方案，Generative Components是集成在AECOsim Building Designer软件的设计模块，使用GenerativeComponents可以有效展示和重用新颖设计方案，无需手动为了每个方案重新构建模型。
方案比选：初步设计阶段，主拱设计方案多次修改，设计之初，主拱截面由复杂的拟合曲线控制，但该方案不利于后期施工，很快被否决。第二个方案，主拱截面由六边形旋转形成，但受力体系复杂，焊缝较多不便于施工也被否决。最后，主拱截面被改为由正五边形旋转而成，结构简单易施工的同时还兼具景观美感。

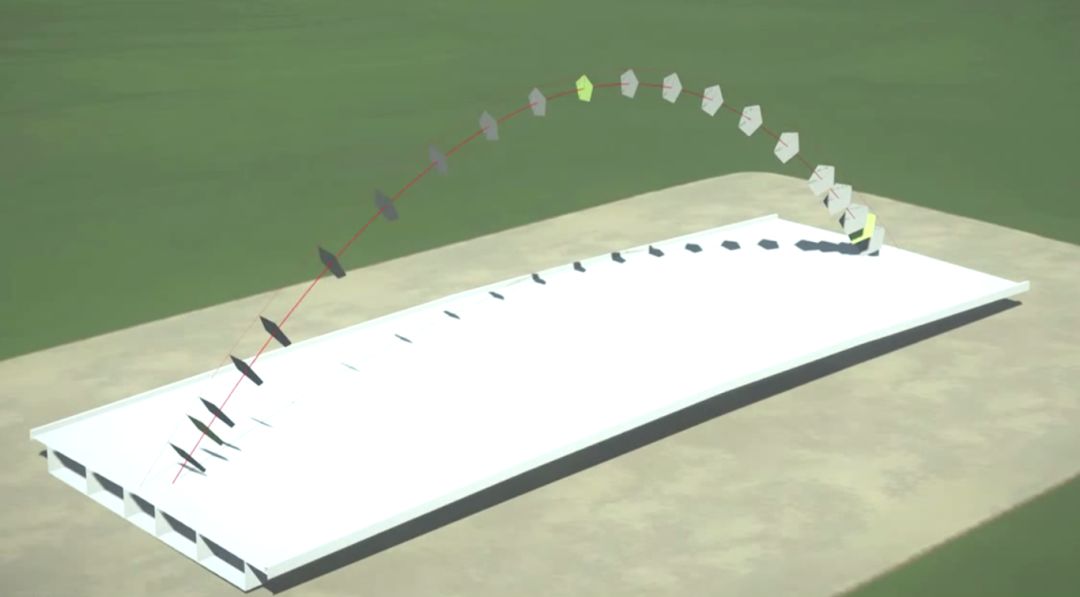

确定主拱造型：主拱中心线采用二次抛物线，跨80米，矢高为20米，设计截面为正00.五边形，截面沿中心线旋转形成主拱，旋转角度为72度，出于结构力学和景观效果考虑，拱顶截面较小，五边形边长为1.2米，拱脚截面边长2.0米，附拱主要起装饰作用，不作为承力构件，截面为菱形。

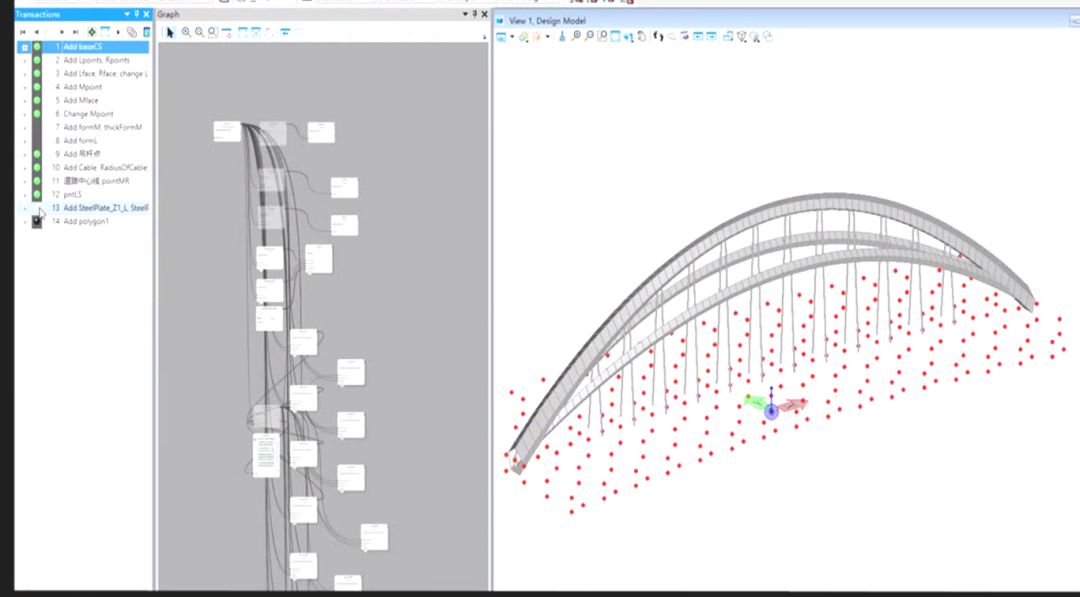

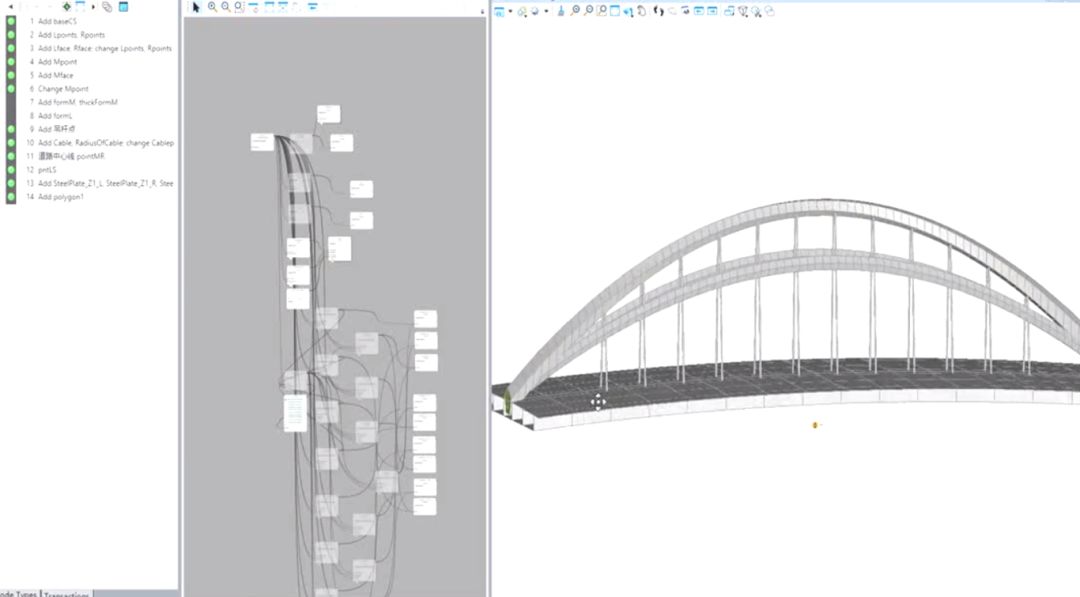

建模过程：根据设计思路，在GC软件中，建立GC模型，建立桥梁坐标系，将主拱分为161个截面，根据函数计算出每个拱截面的中心点，由中心点、旋转角度等参数计算出截面其他各点坐标并建立点阵，是由点阵串联形成拱结构表面，建立拉杆等其他附属结构。方案评审会上，设计团队直接用GC软件模型，为业主提供可视化模型展示，得到与会专家一致认可。


三、深化设计阶段

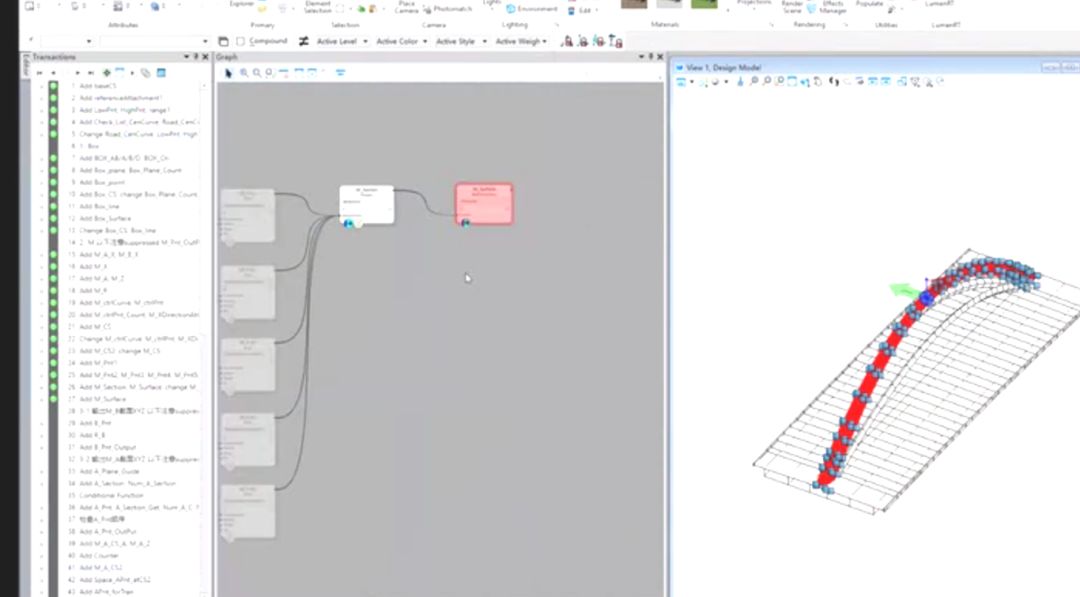

经过深入学习，设计者对GC软件有了更多了解，经过多次尝试，设计调整了模型生成逻辑，使得所建模型更符合力学及景观要求，同时为辅助施工图设计做准备。

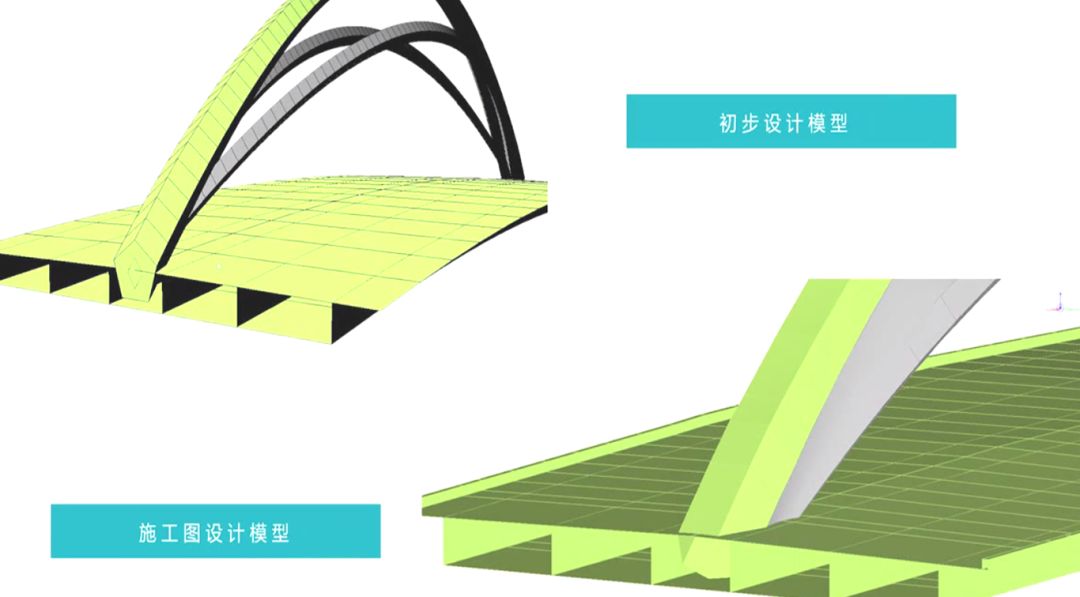

深化设计阶段主要解决的问题有，降低函数复杂度，优化附拱造型，深化设计主拱与附拱衔接部位，钢箱梁与拱脚衔接部位。


四、施工图阶段
由于异型桥造型复杂，传统设计无法给出复杂构件具体参数，采用GC模型，设计团队得以给出详尽的构建信息，GC模型上采集的数据直接体现在图纸上，辅助完成施工图设计。
五、总结
本项目为我院技术试点应用项目，采用Generative Components软件，构造完整的异型桥模型。亮点和优势：项目采用Bentley软件，在复杂和异形桥梁上的探索参数化设计，参数化建模使设计者能够用精确的控制来构建复杂的设计，无拘无束的探索使我们发现新的想法，更少的几何限制和更强的计算机性能带来更大的创新空间。本项目充分发挥信息化的优势，挖掘软件在可视化展示、协同设计等方面的应用价值。创新参数化设计方法，从初步设计到施工图设计，BIM技术都具有不可或缺的效力，凸显了数字化在工程设计邻域，传统设计方式无可比拟的优势，本项目是利用Bentley平台软件在异形桥梁参数化设计中的一次创新尝试，为深化设计和未来BIM技术应用提供积极参考。
