今年8月，三星Galaxy Note10系列发布，与新机一同发布的有一款无线充新品：三星立式无线加速充电底座 2019。这次新品采用全新设计，不再是之前的圆形造型。支持无线加速充电2.0，可对Galaxy Note10和Galaxy Note10+ 5G实现加速充电。
此前我们拆解过三星多款无线充电器，其中卧式无线充包括：三星EP-PA510 无线充电器、三星无线充电底座、三星无线加速充电板（EP-P1100）；立式无线充包括：三星note5无线充电器、S7立式无线充电器、三星第四代折叠式无线快充充电器、三星第五代立式无线充电器；双设备无线充包括：三星双项无线充电底座、三星双项无线充电底座2019；无线充电宝包括：三星无线充电移动电源。
为了了解今年新款无线充的产品用料如何，接下来要为大家带来的就是三星立式无线加速充电底座 2019的开箱拆解。
一、三星立式无线加速充电底座 2019开箱

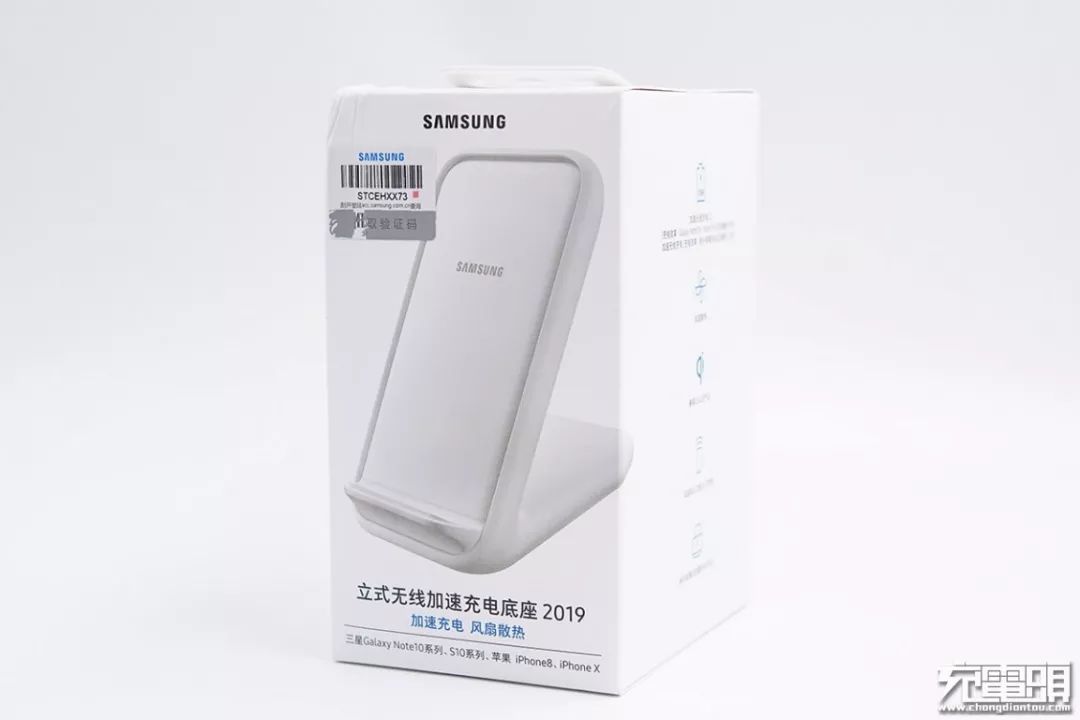

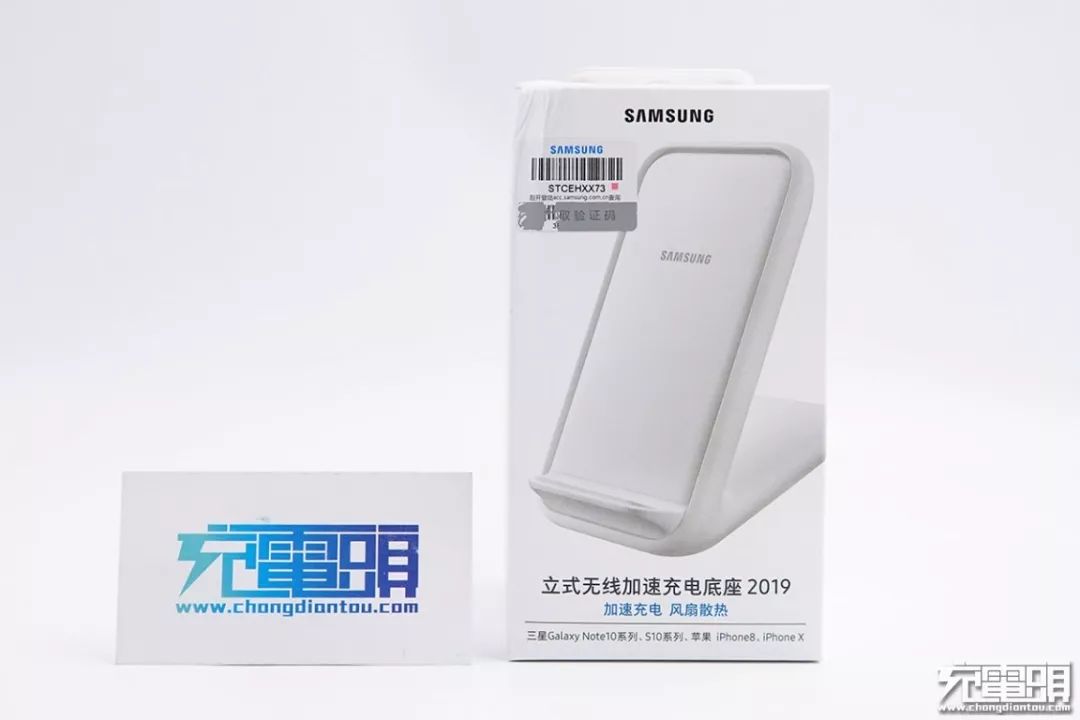

包装正面很简洁，印有产品外形图片，以及产品名称：三星立式无线加速充电底座 2019。产品有黑白两种配色版本可选，我们选购的是白色版本。
底部标出产品特点：加速充电，风扇散热。并表示产品兼容：三星Galaxy Note10系列、S10系列、苹果iPhone 8、iPhone X等。
右侧为产品详细卖点：
加速无线充电2.0（充电效率：Galaxy Note10+，Note10+5G支持最大15W）；
加速无线充电（充电效率：部分苹果手机支持最大7.5W）；
风扇散热；
兼容Qi认证产品；
风扇和LED指示灯控制；
纵向和横向放置手机充电。

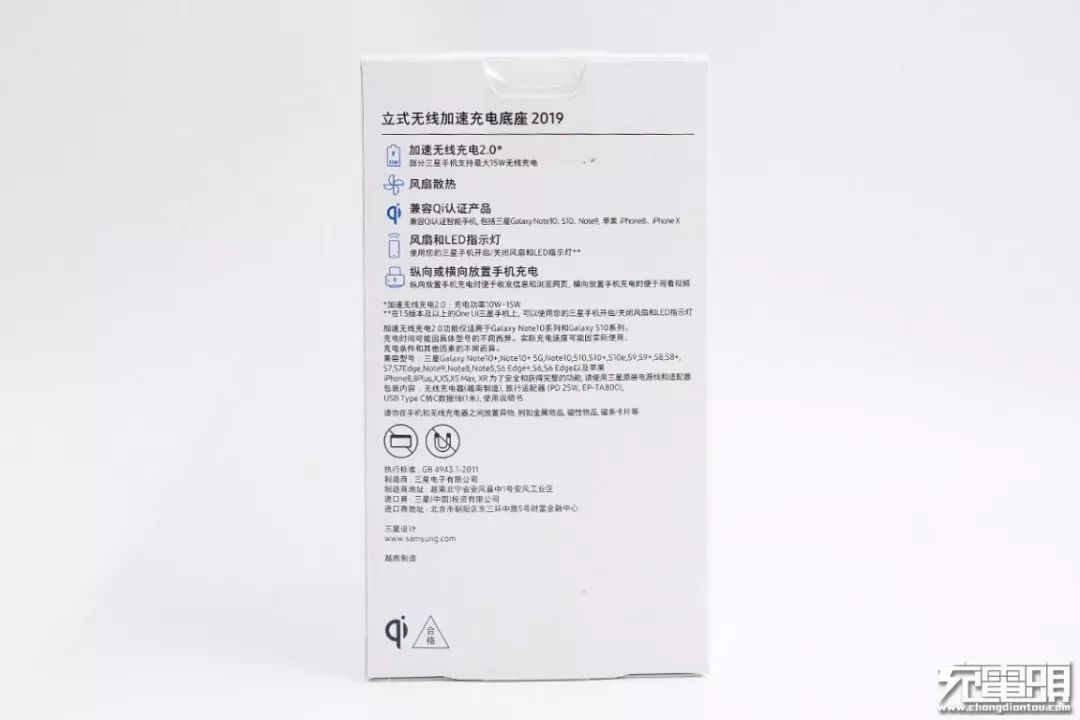

背面为产品详细规格。

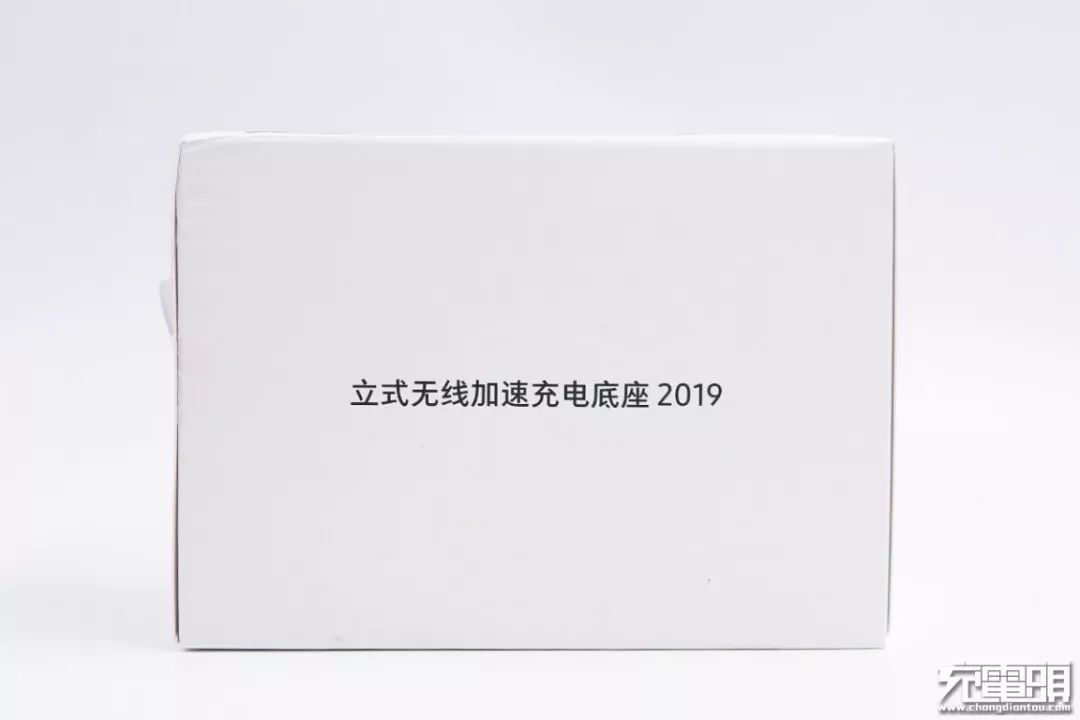

另一侧为产品名称：立式无线加速充电底座 2019。
底部为产品条形码。

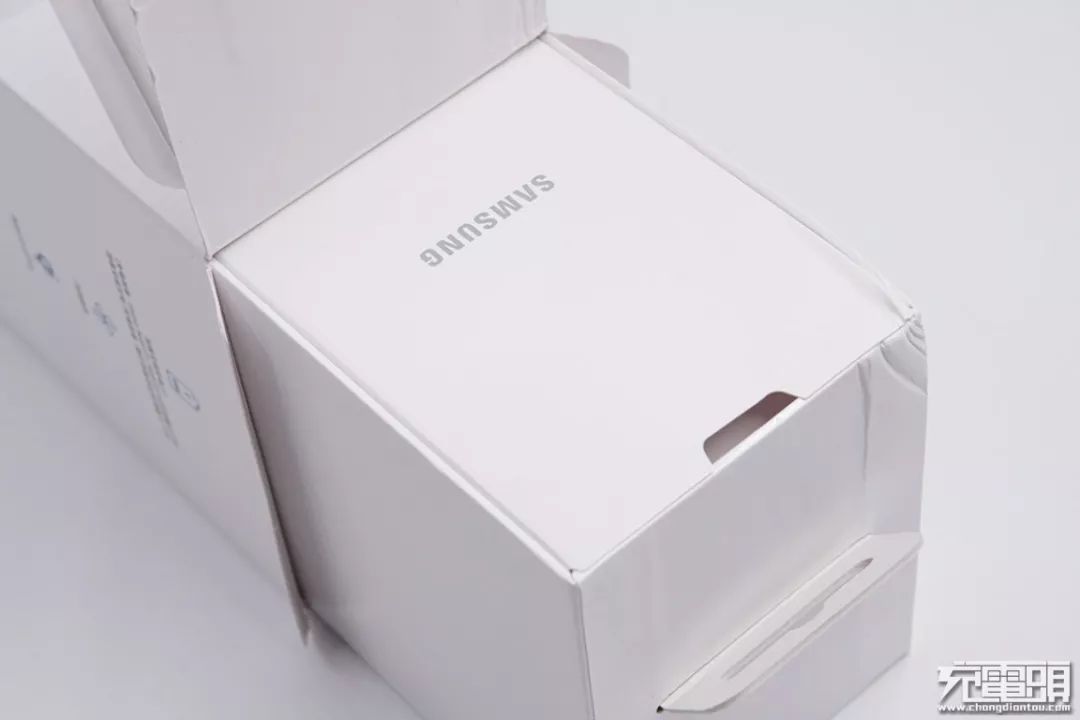

打开包装，里面有一个纸质内盒。

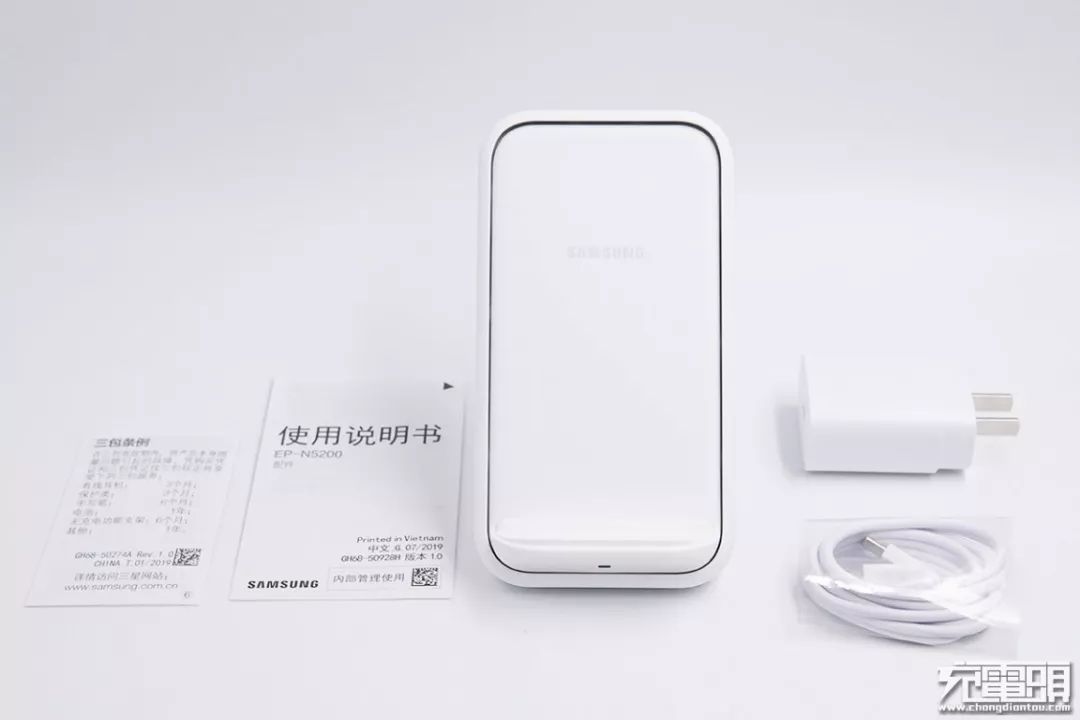

包装内容：无线充电器、电源适配器（EP-TA800）、数据线、说明书等。

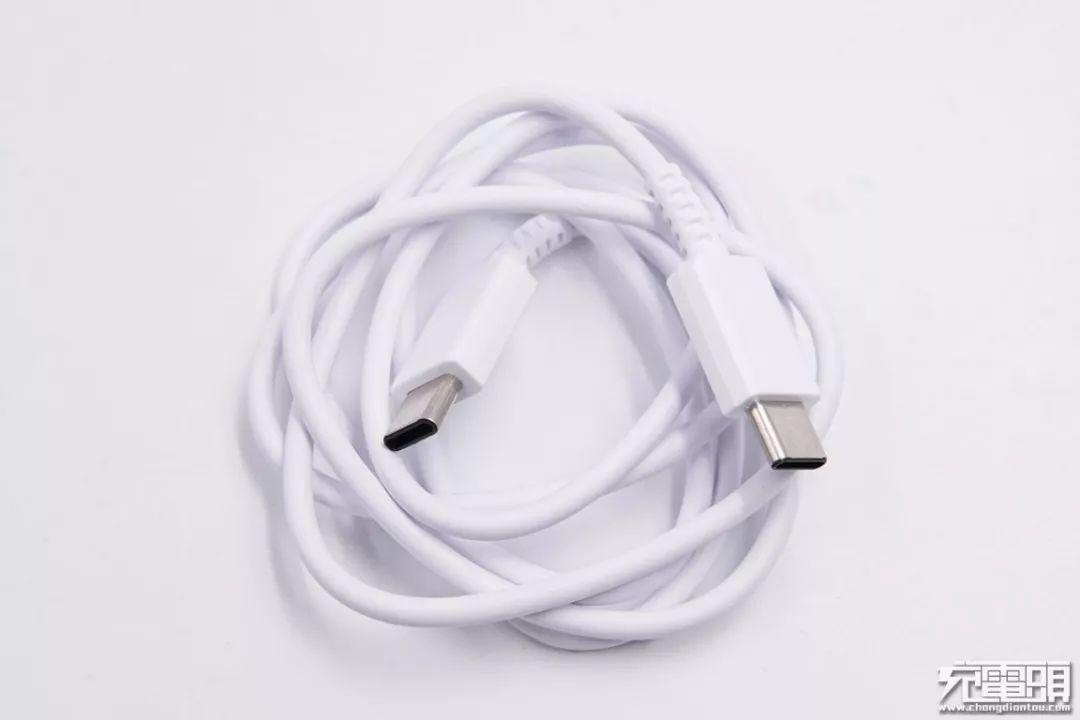

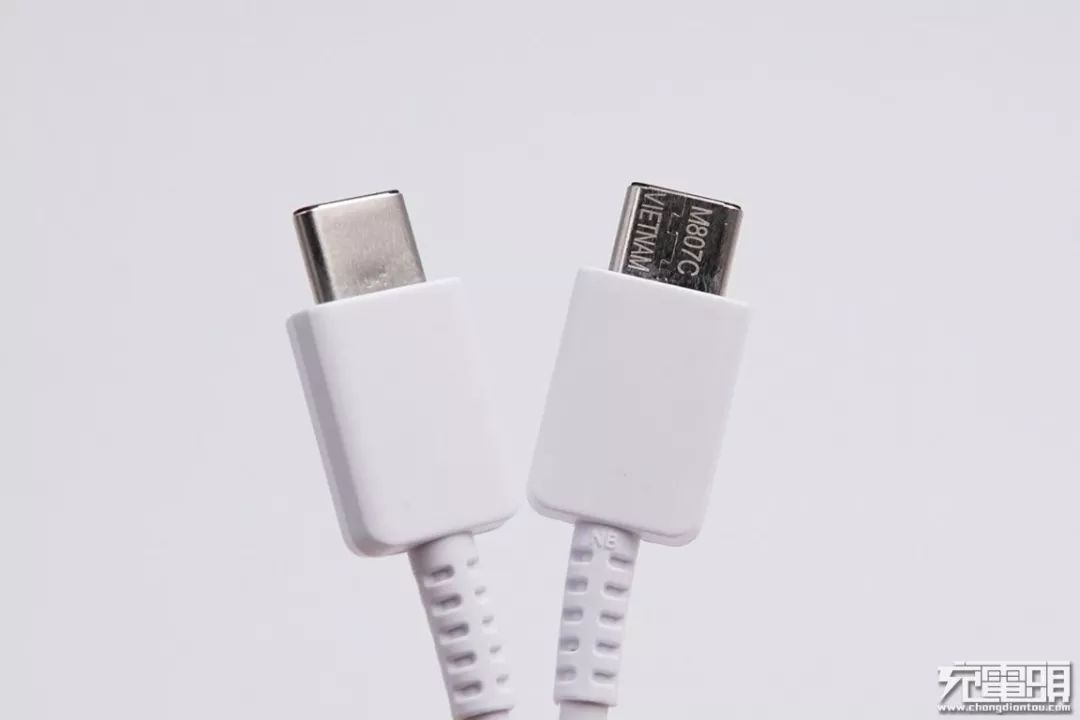

数据线类型为双头USB-C，线长1米。

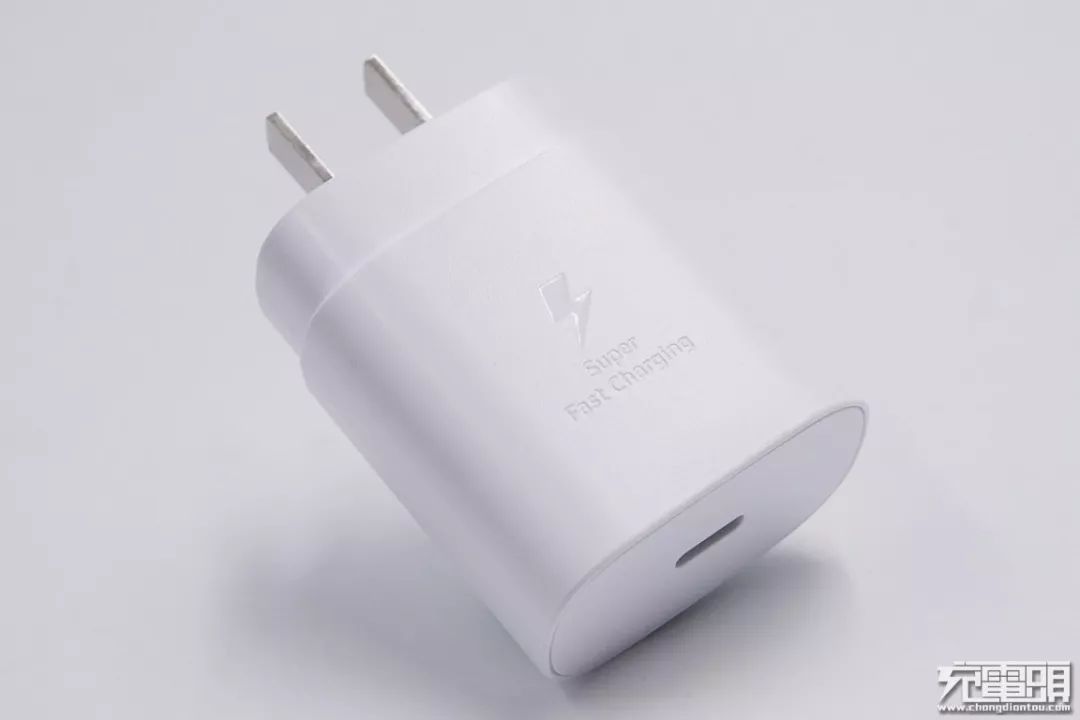

电源适配器正面标有Super Fast Charging字样，带有一个USB-C接口，中规两脚电源插头不可折叠。

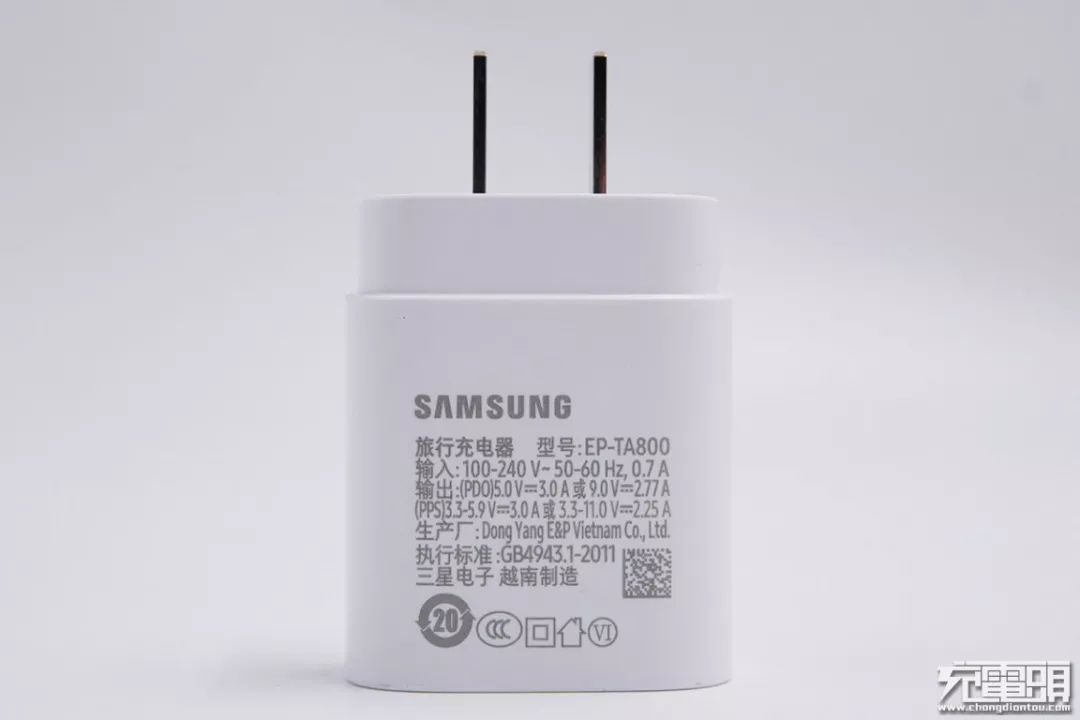

背面为适配器详细规格。
型号：EP-TA800
输入：100-240V，50-60Hz，0.7A
输出：（PDO）5V3A或9V2.77A；（PPS）3.3-5.9V3A或3.3-11V2.25A；
生产厂：DongYang E&P Vietnam Co.,Ltd
三星电子 越南制造。

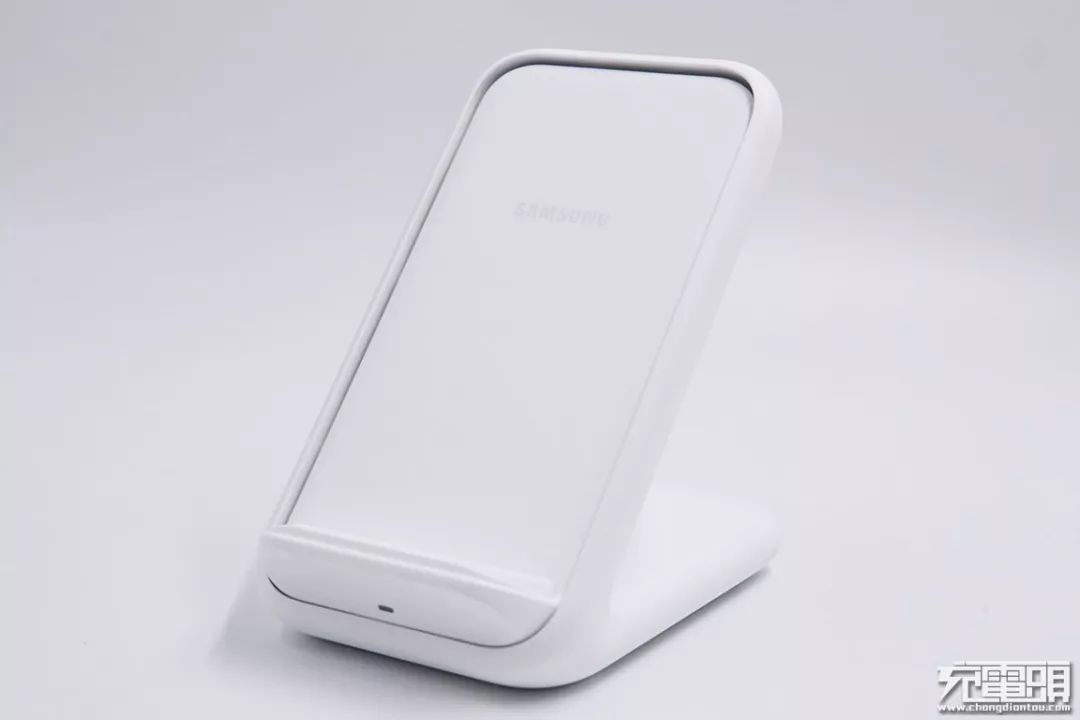

通体设计简约，边角圆润精致，富有美感。立式加速无线充电底座配备有两个线圈，无论您是以横向还是纵向放置手机，都可以轻松充电。

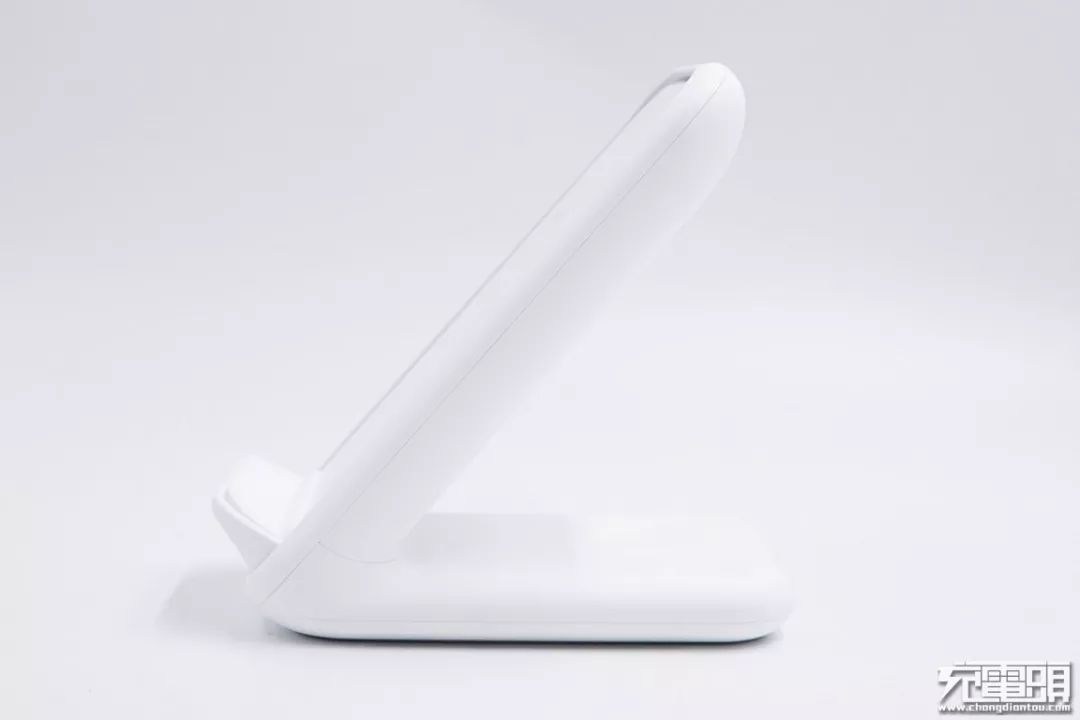

面板和底座呈45°左右的夹角，手机放上可实现一边无线充电一边方便的查看通知消息。
背面规则布满密集的散热小孔，热量在风扇的作用下由此排出。

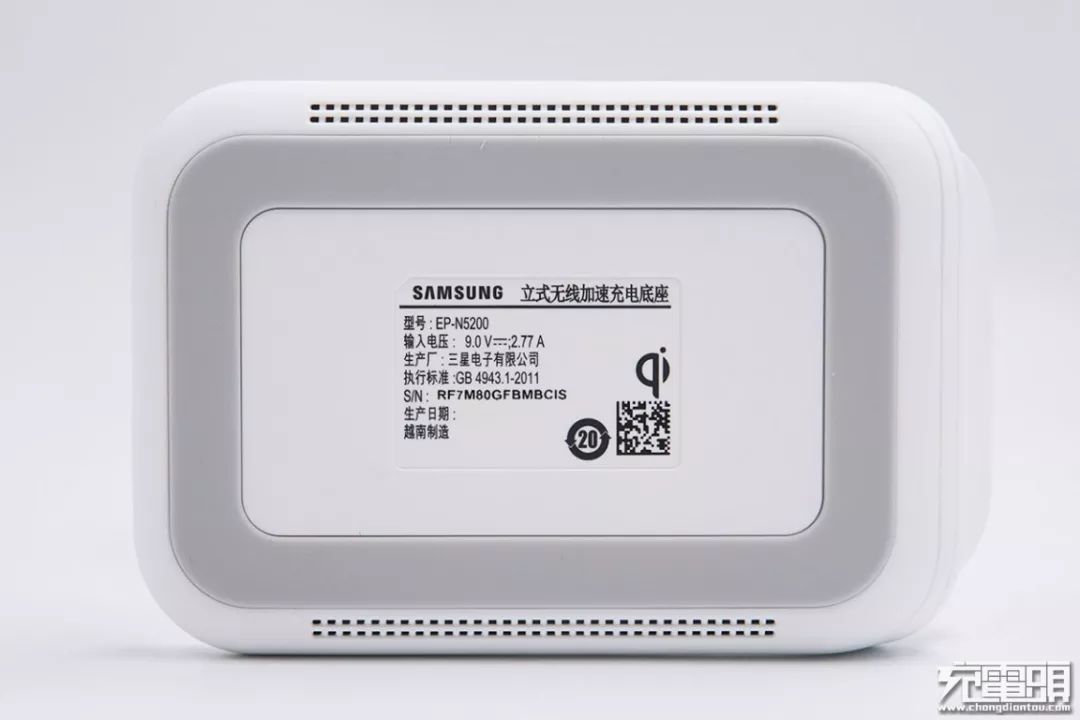

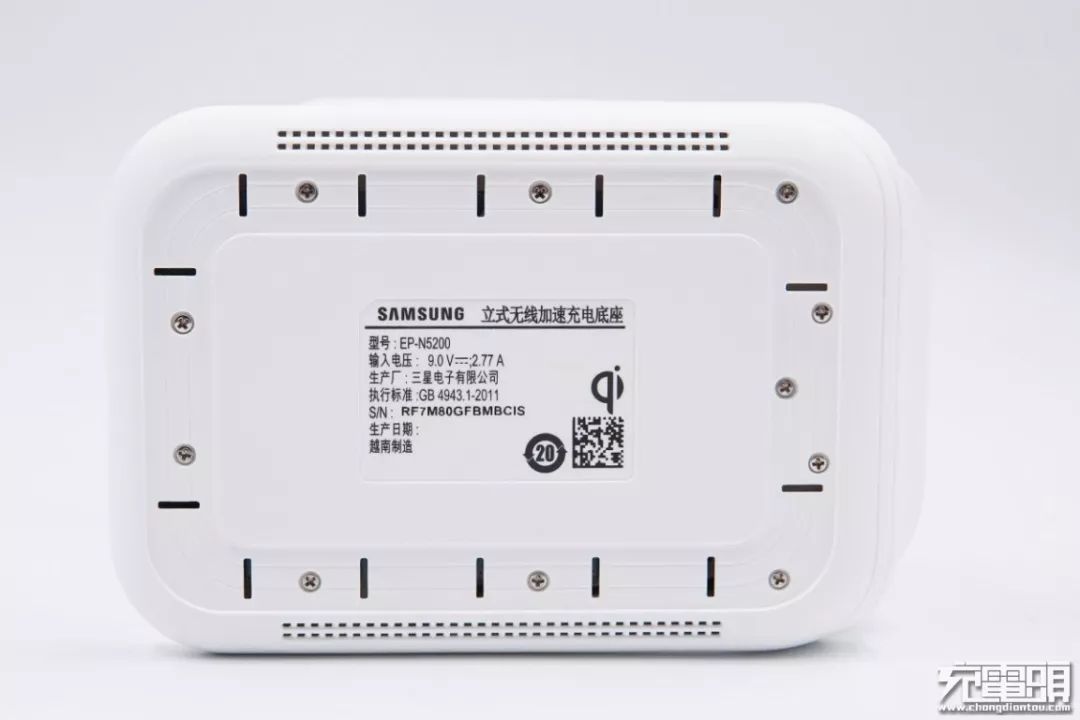

底部中心为产品规格，四周一圈防滑胶垫。
产品型号：EP-N5200
输入电压：9V2.77A

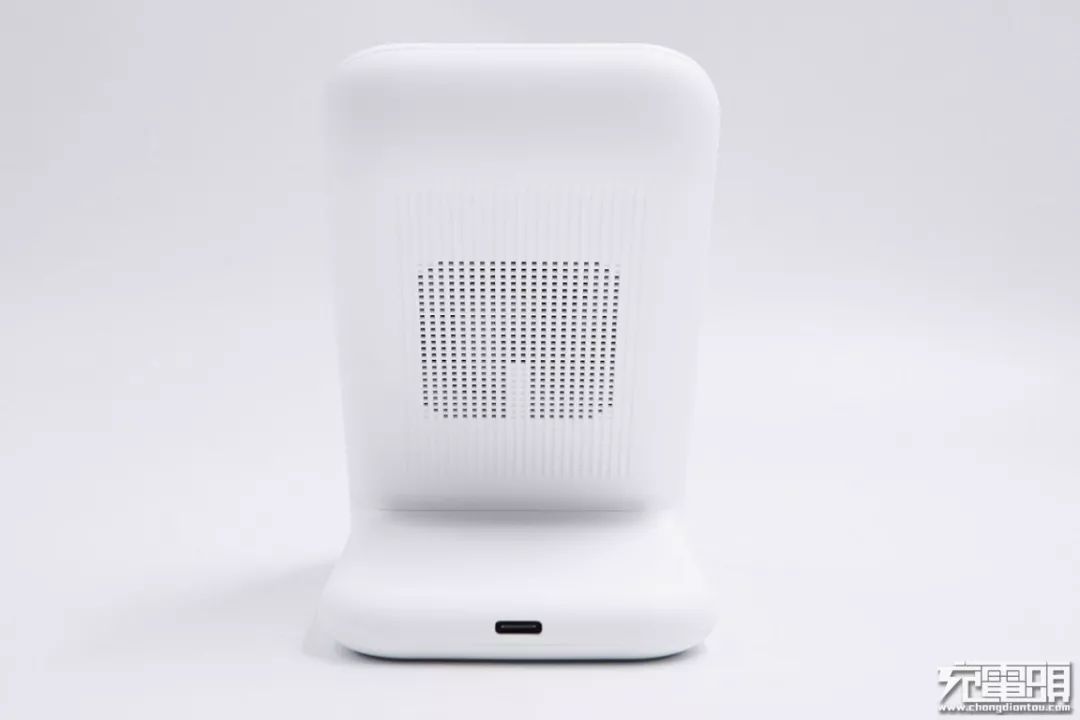

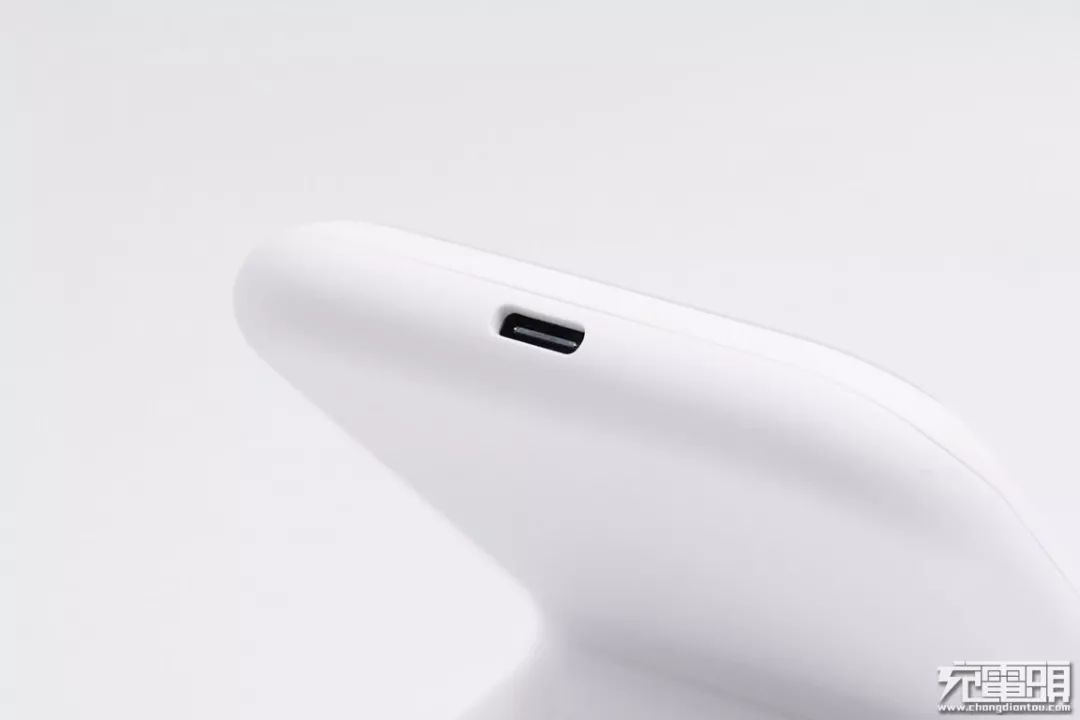

底座后方有一个USB-C母口。

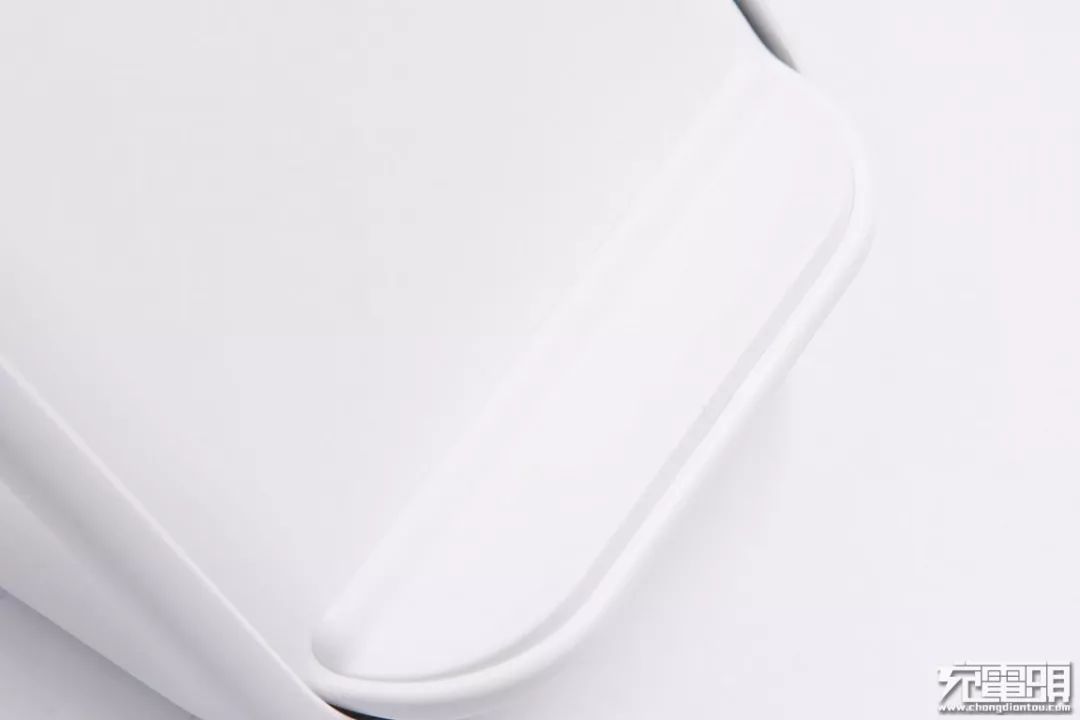

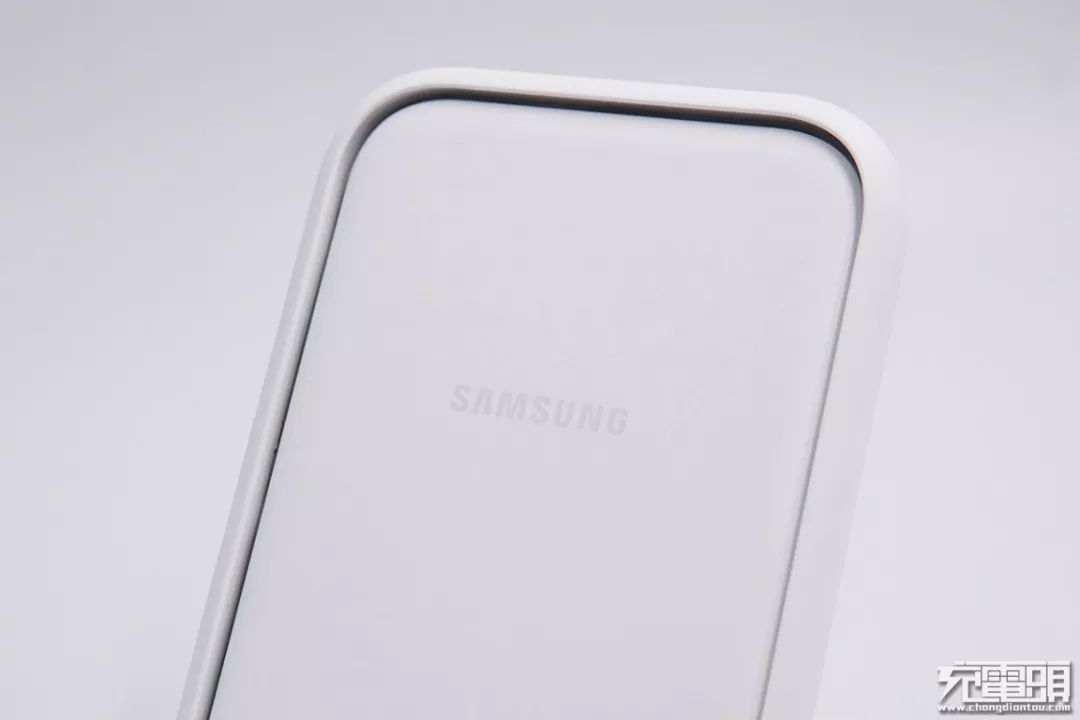

面板下方设有手机防滑底托。
无线充电底座上有内置风扇和LED灯，其内置风扇的散热系统可以用低耗电量为你的手机散热。当您准备睡觉时，您可以方便地通过手机关掉风扇，调暗LED灯，对浅睡者而言是贴心的选择。
四周一圈进风口。

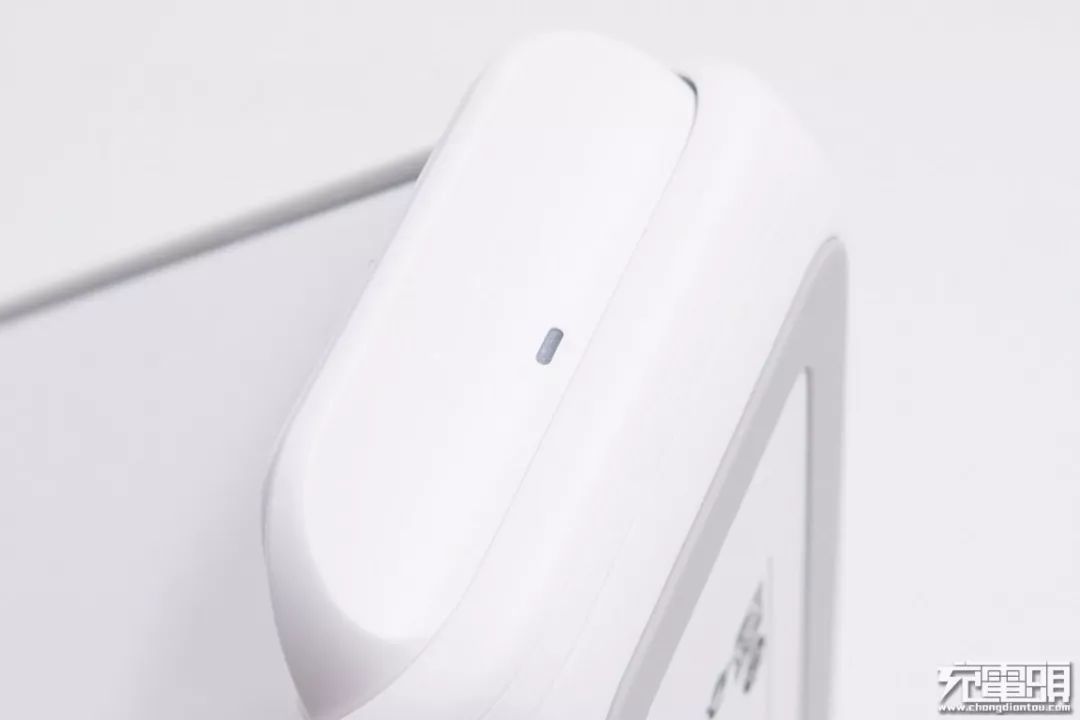

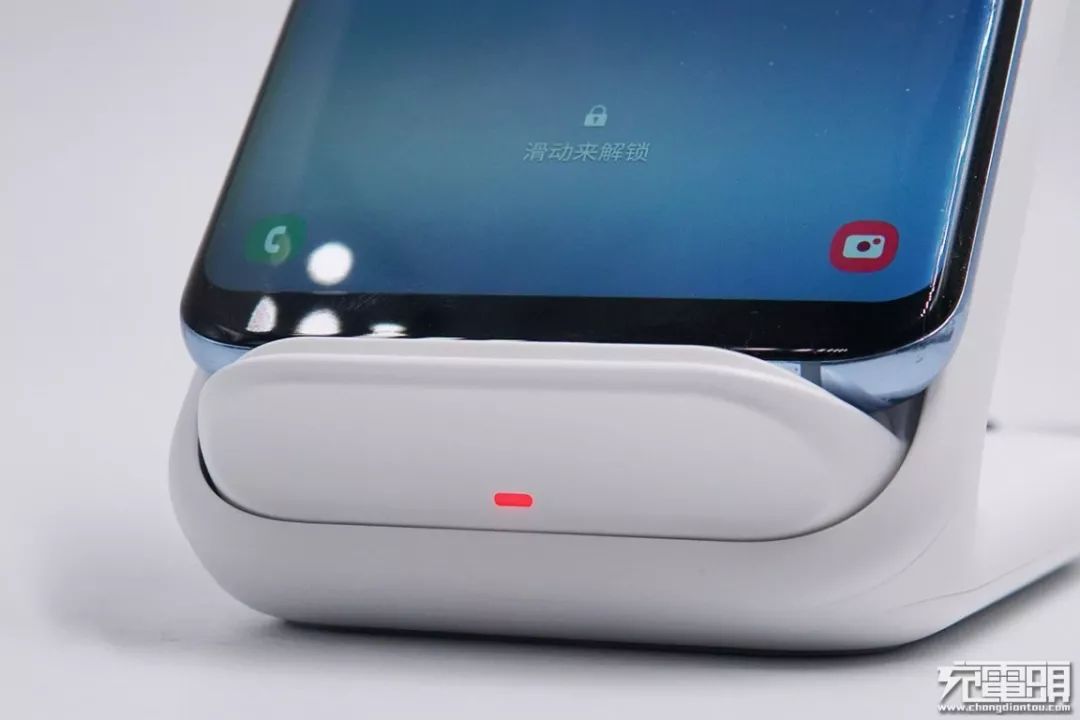

放上手机，不同颜色LED灯指示不同的充电状态。

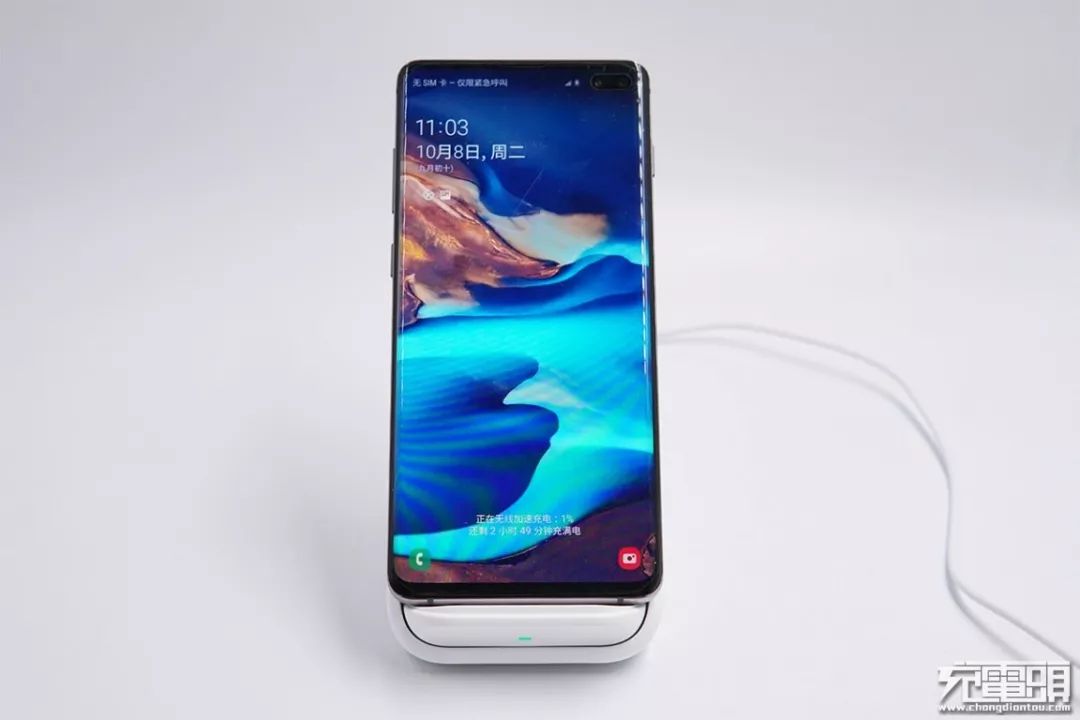

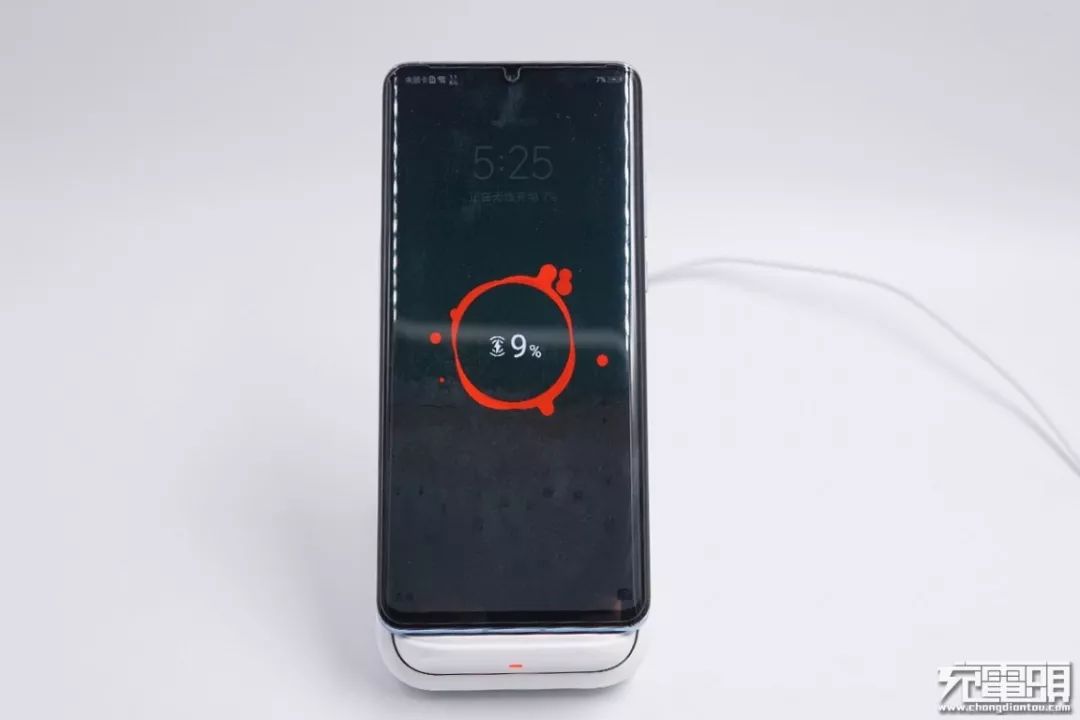

三星Note10+手机放上即可即可无线充电，手机屏幕显示“正在无线加速充电”。结果表明支持三星无线快充。

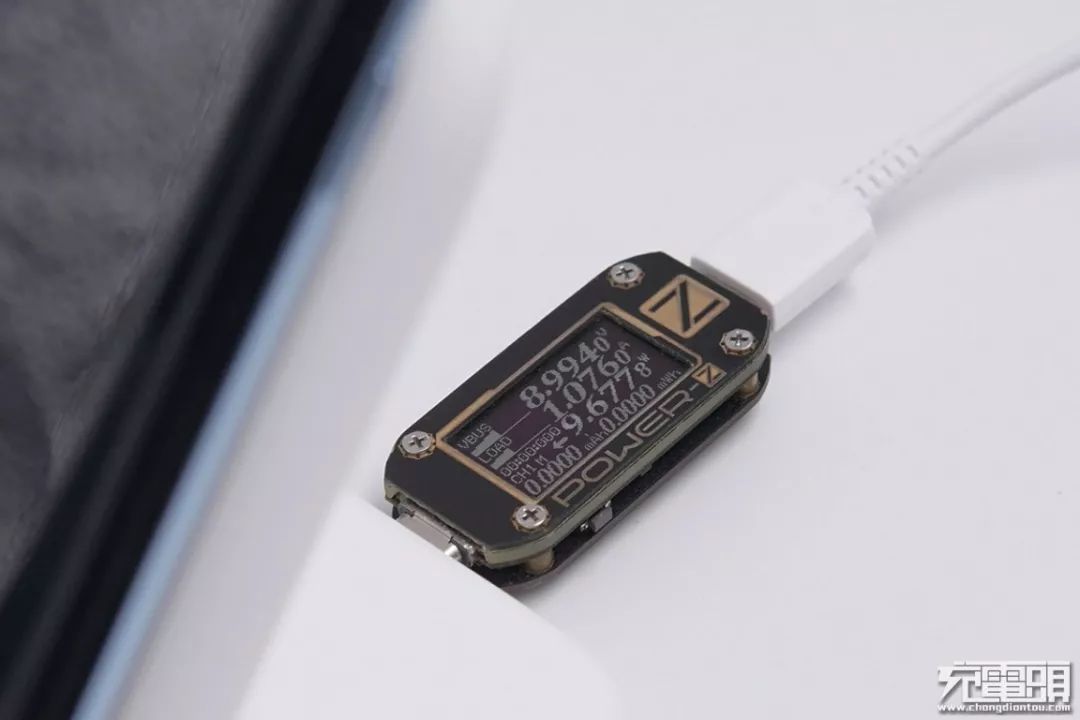

使用ChargerLAB POWER-Z KM001C便携式测试仪对输入端进行检测，此时输入功率9.7W（8.99V1.08A）。

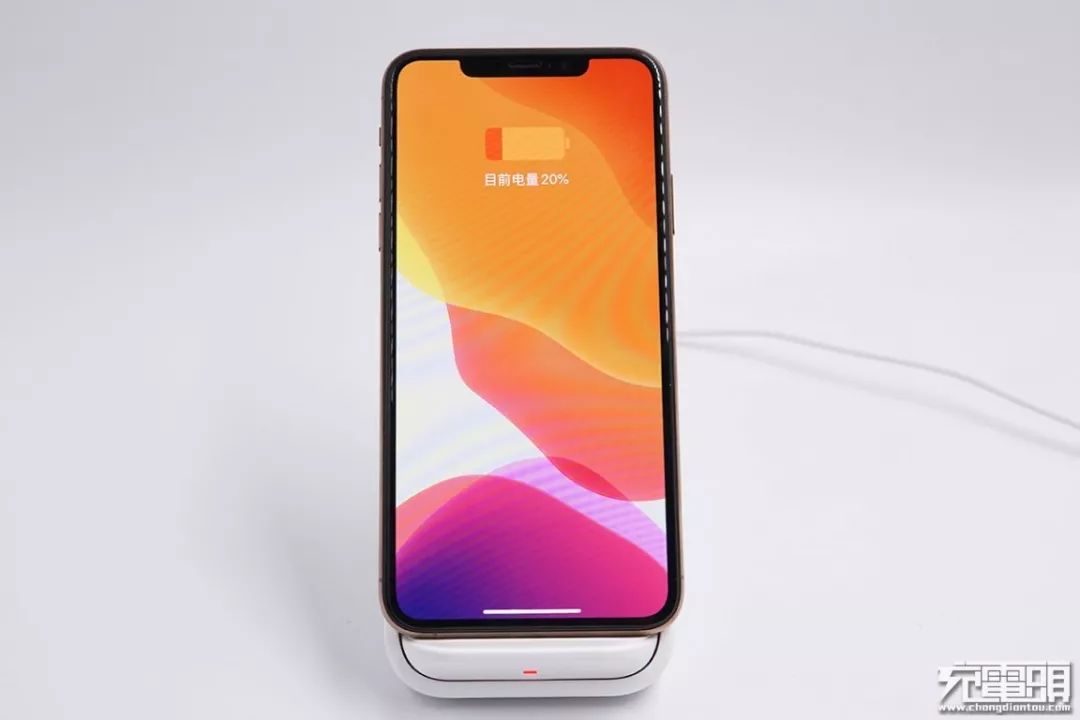

兼容iPhone手机，手机放上也可进行无线充电。
华为P30 Pro放上，仅显示一把闪电，表明仅支持普通5W无线充电。

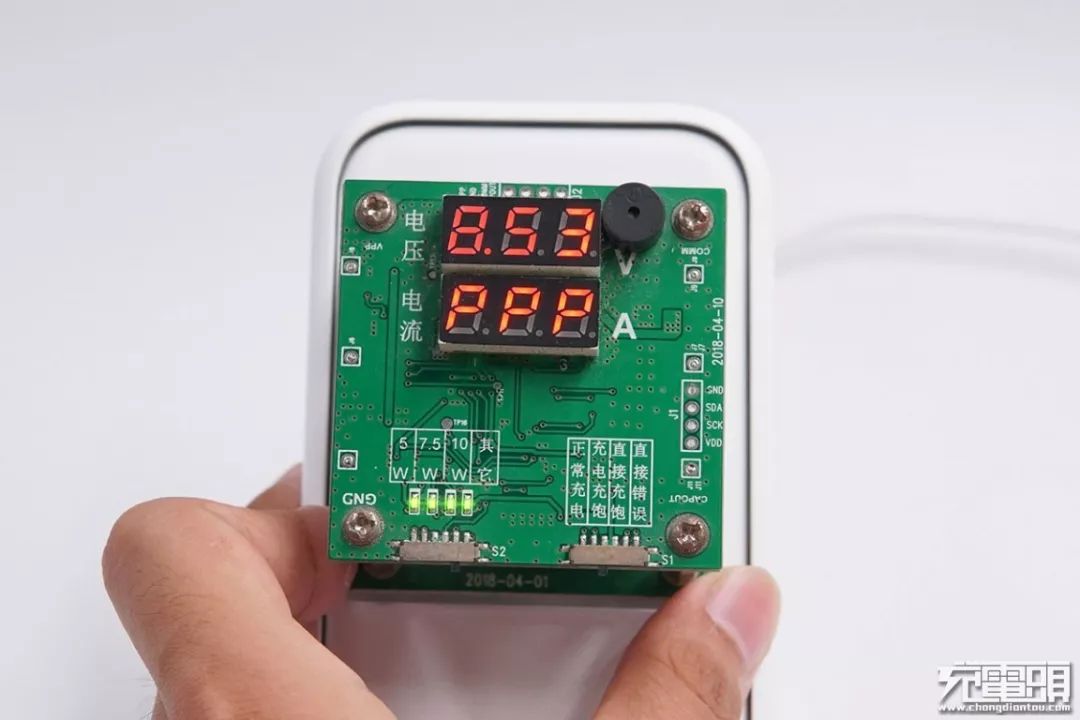

使用无线充电老化测试治具进行测试，显示“PPP”，即支持普通5W、苹果7.5W和三星10W。
二、三星立式无线加速充电底座 2019拆解
首先取下底部胶垫，胶垫下面是螺丝固定底座。
取下后盖，直观的看到内部是两组无线充电线圈。
黑色胶带遮住的是LED指示灯。

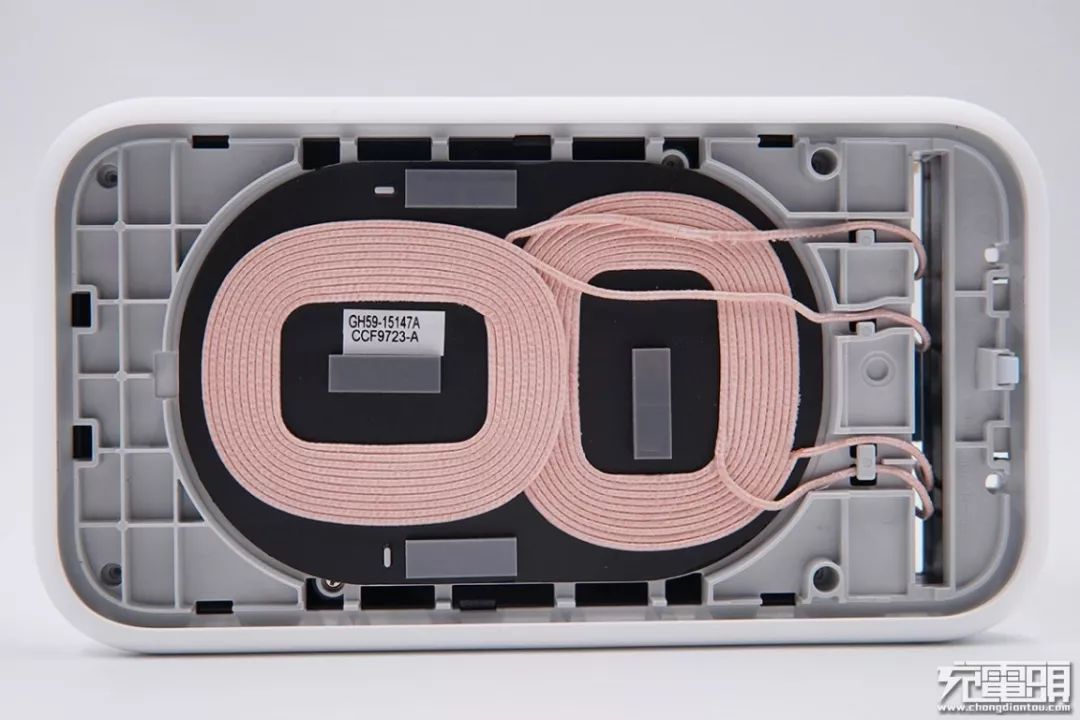

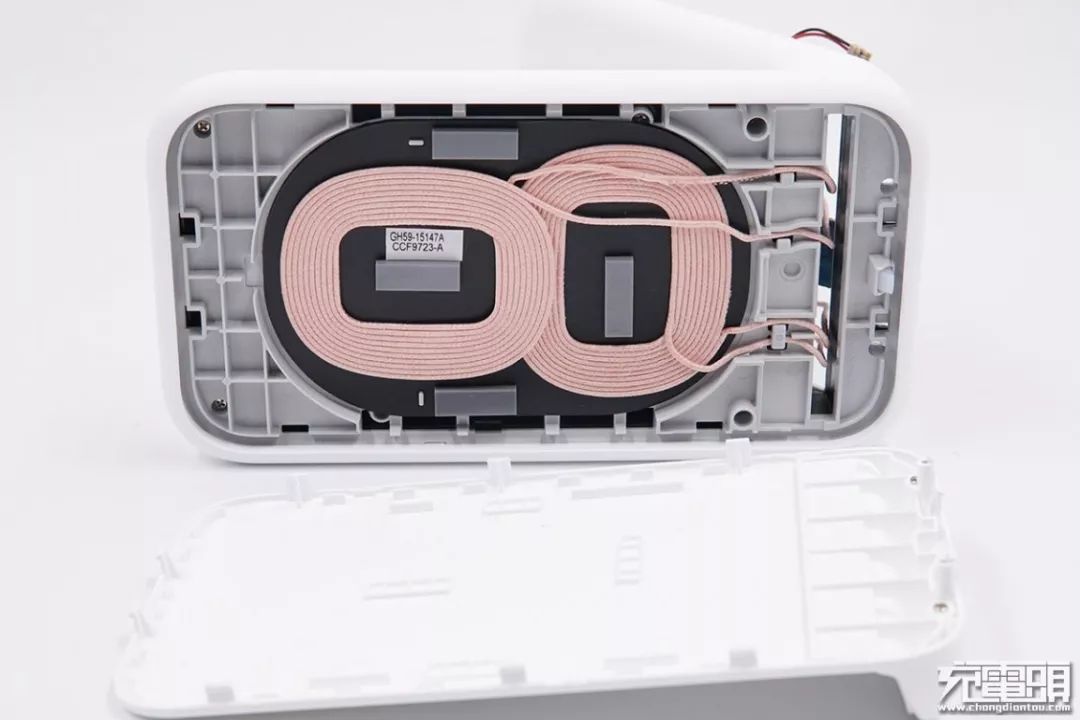

从内部拧开螺丝打开面板，充电器里面是两个线圈，分别对应手机竖置和横置。
两个无线充电线圈特写，外壳内部有固定导线的线卡。

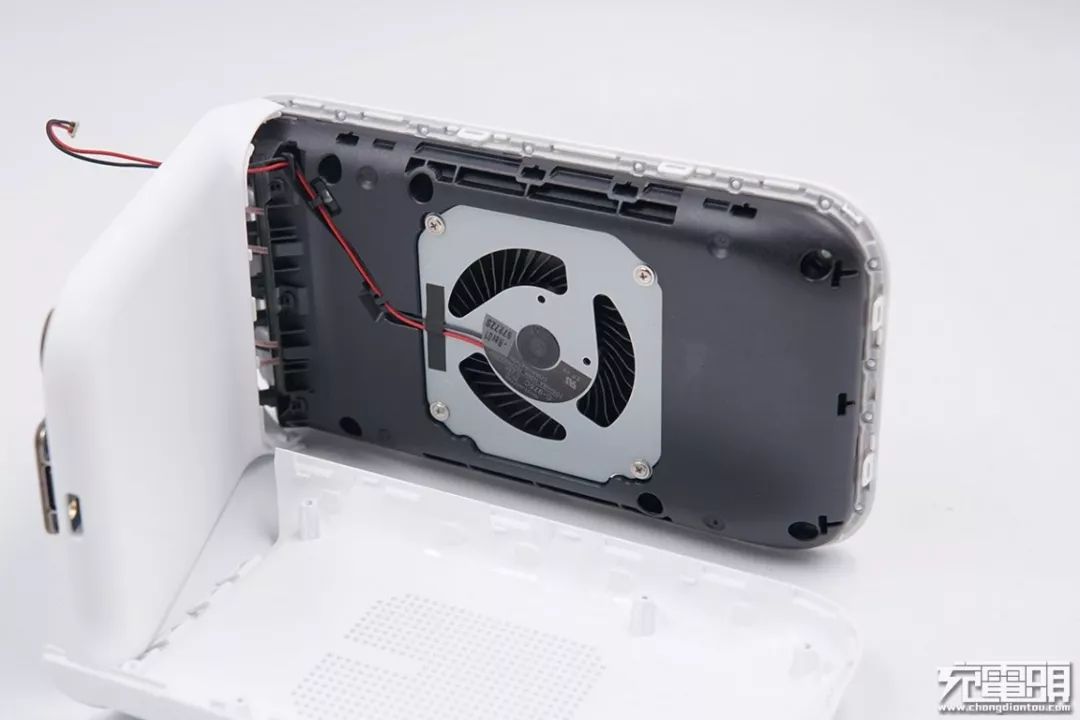

拆下充电器后面的罩子，里面是一只散热风扇。

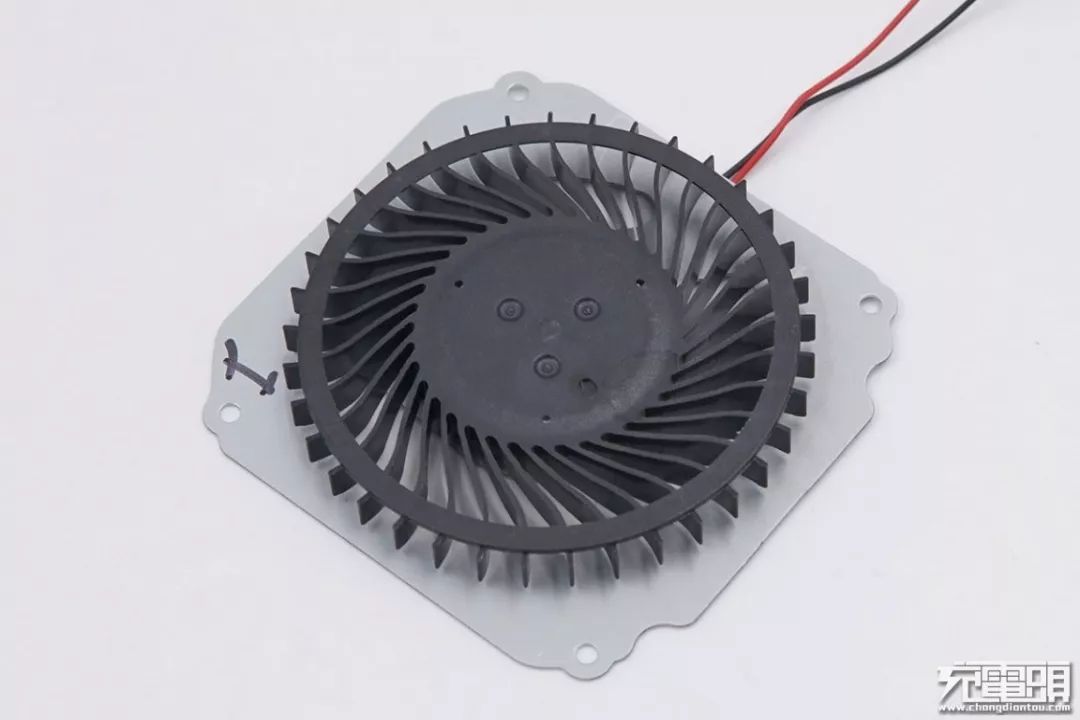

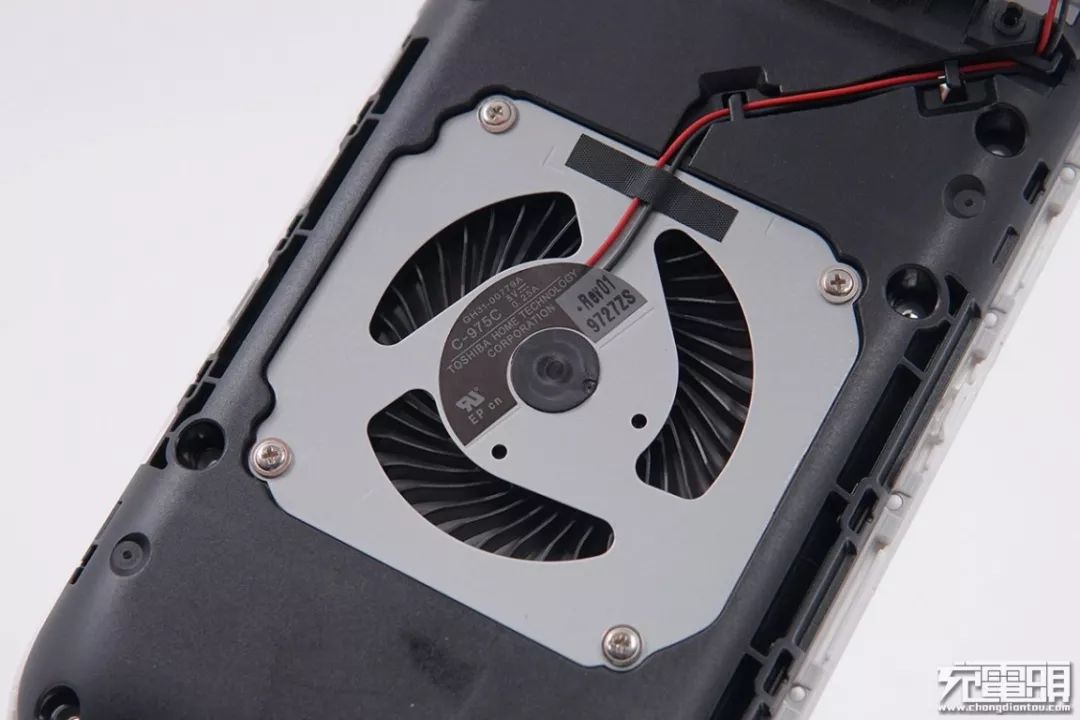

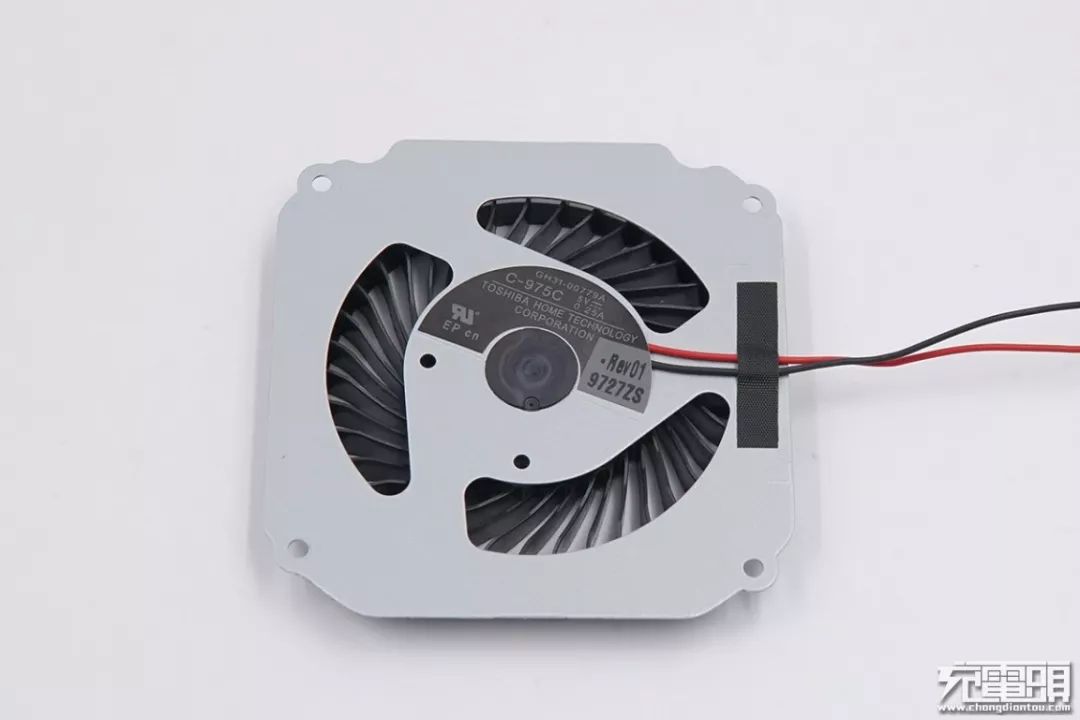

东芝风扇，5V0.25A。
风扇采用离心结构，从后面进气，侧面吹出，经过线圈从前面吹出。
离心风机的风叶。

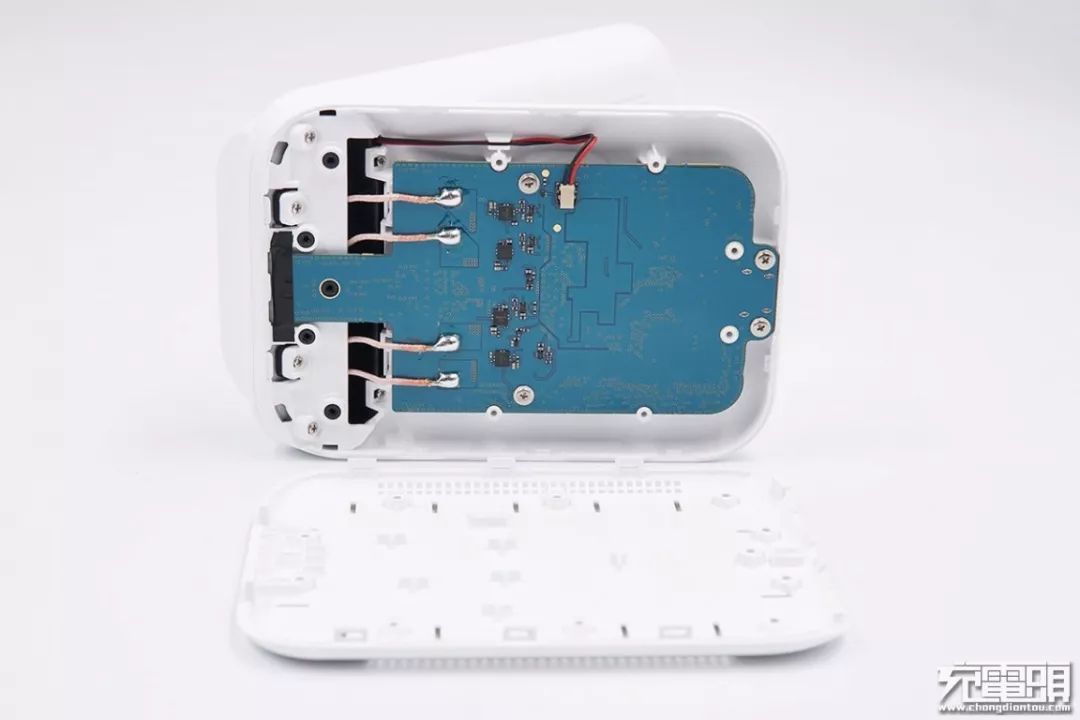

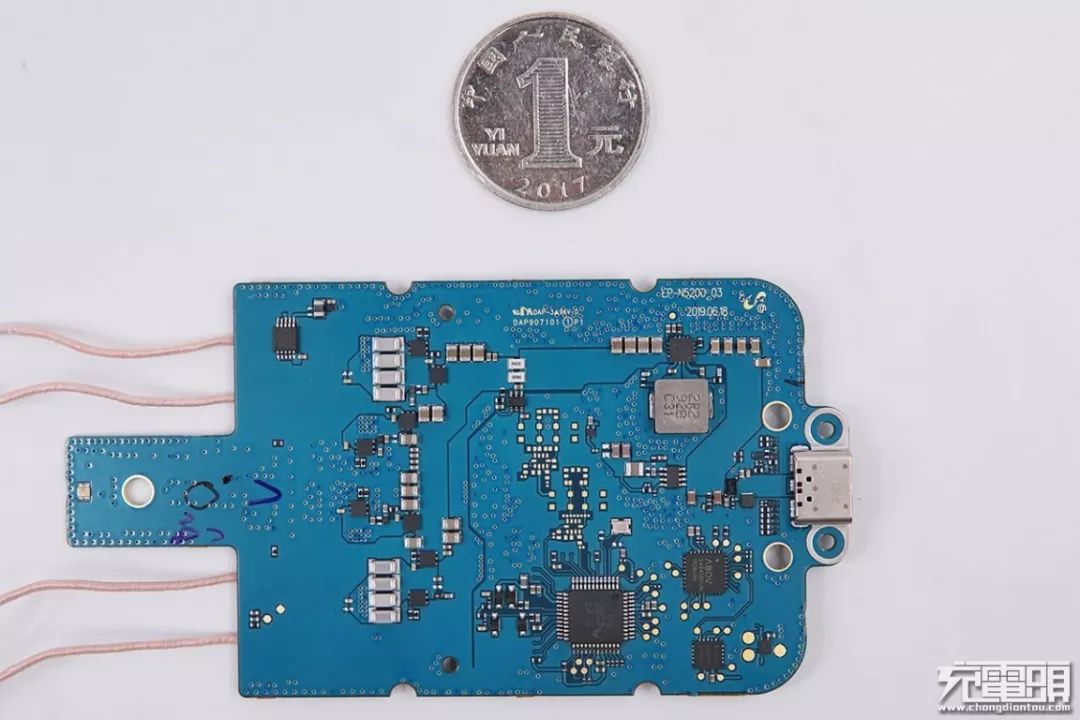

电路板背面和1元硬币对比大小，背面比较简洁，四颗MOS管驱动器。

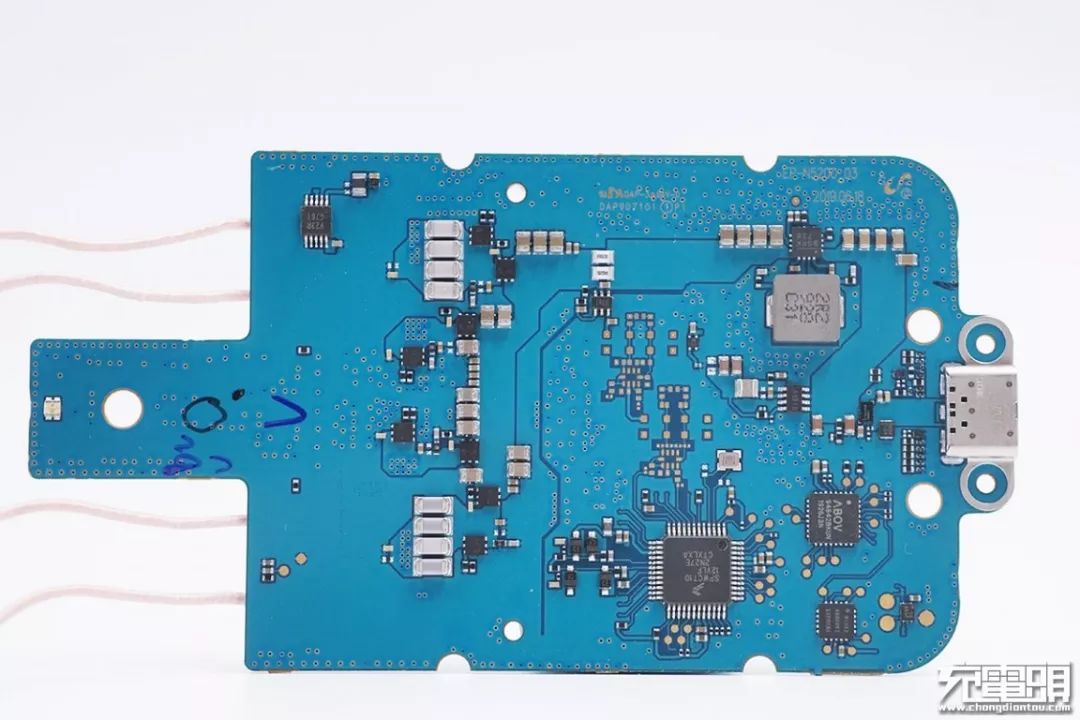

正面是两组无线充电线圈的驱动和无线充电主控等元件。

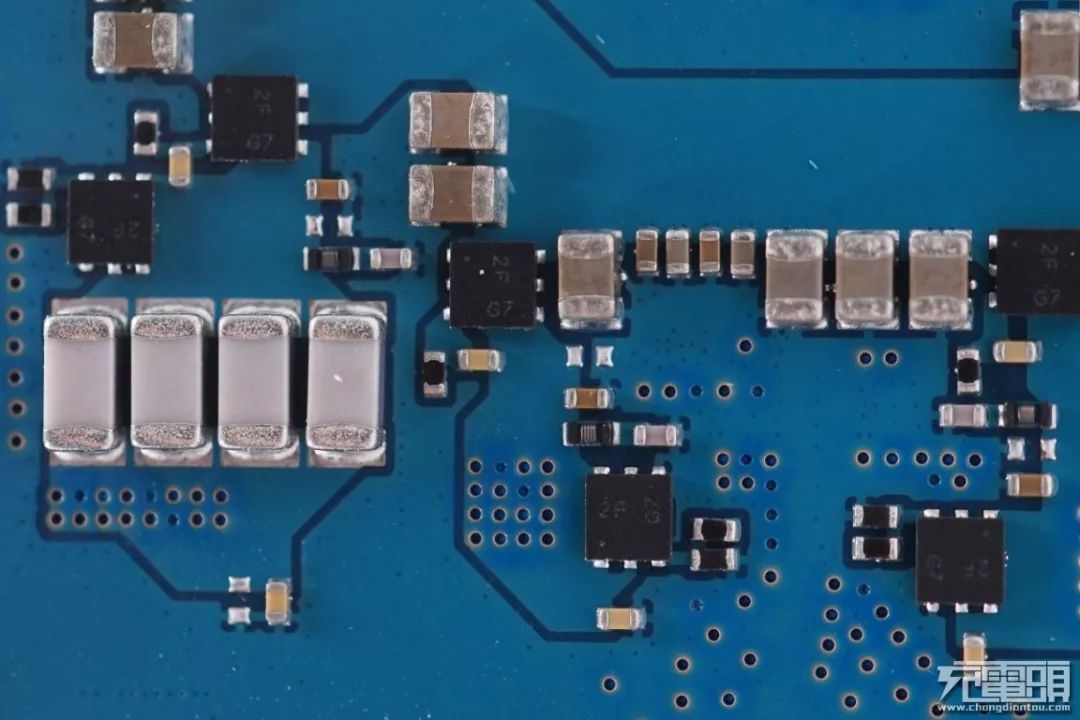

两组NPO谐振电容和驱动电路，用于两路无线充电。

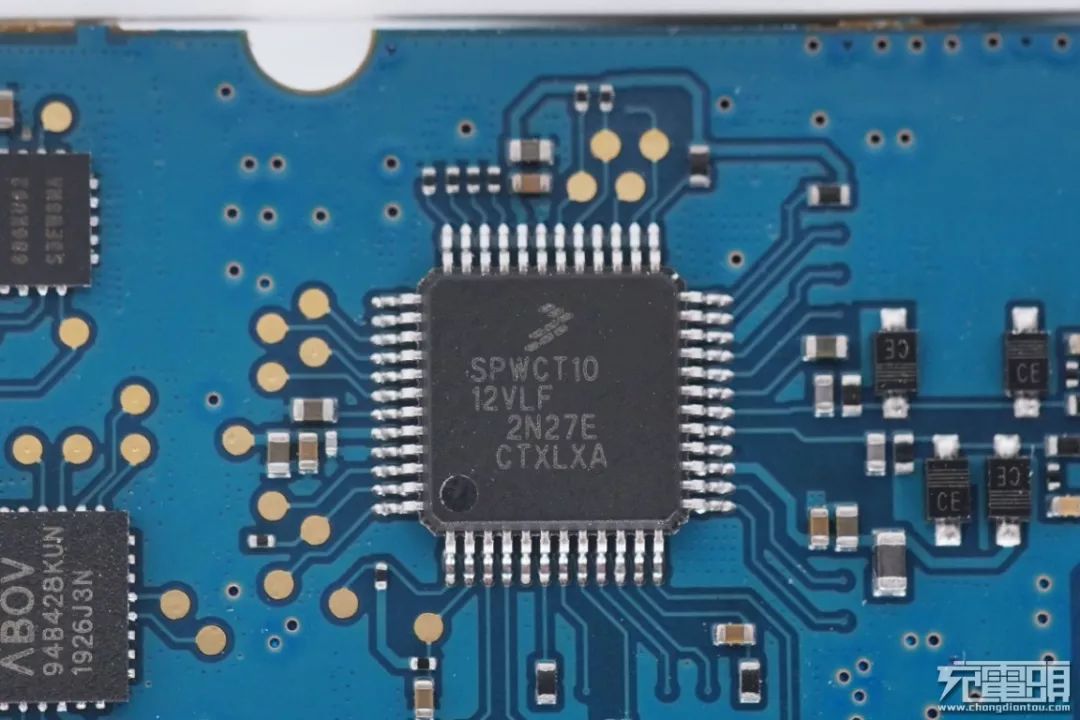

飞思卡尔freescale（NXP恩智浦）15W无线充电发射解决方案，型号WCT101X，支持宽电压工作范围，支持异物检测，支持多种通信接口，提供LED状态指示，过压，过流，过热保护功能。

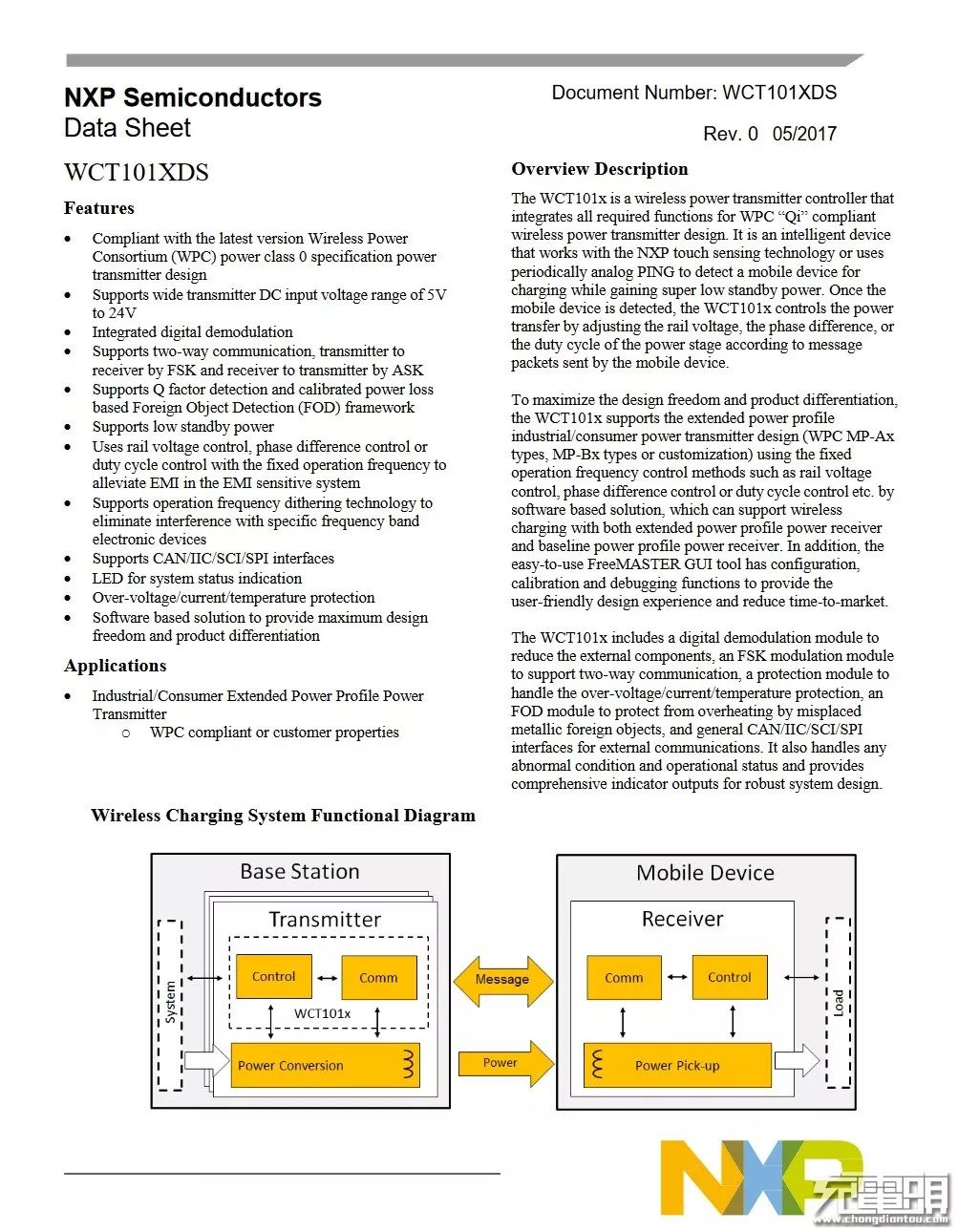

WCT101x是一款无线功率发射端控制器，集成了符合WPC Qi标准的无线充电发射端所需的全部功能。它是一种智能设备，可与恩智浦触摸传感技术配合使用，或定期使用模拟PING检测移动设备进行充电，同时还能获得超低待机功耗。一旦检测到移动设备，WCT101x就会根据移动设备发送的消息包调整轨道电压，相位差或功率级的占空比来控制功率传输。
为了最大限度地提高设计自由度和产品差异化，WCT101x支持扩展功率曲线工业/消费类电源发射端设计（WPC MP-Ax类型，MP-Bx类型或定制），采用固定工作频率控制方法，如轨电压控制，相位差分控制或占空比控制等通过基于软件的解决方案，其可以支持利用扩展功率分布功率接收器和基线功率分布功率接收端的无线充电。此外，易于使用的FreeMASTER GUI工具具有配置，校准和调试功能，可提供用户友好的设计体验并缩短产品上市时间。
WCT101x包括一个用于减少外部元件的数字解调模块，一个支持双向通信的FSK调制模块，一个用于处理过压/电流/温度保护的保护模块，一个金属异物检测FOD模块，以及用于外部通信的通用CAN / IIC / SCI / SPI接口。它还可以处理任何异常情况和运行状态，并为稳健的系统设计提供全面的指标输出。

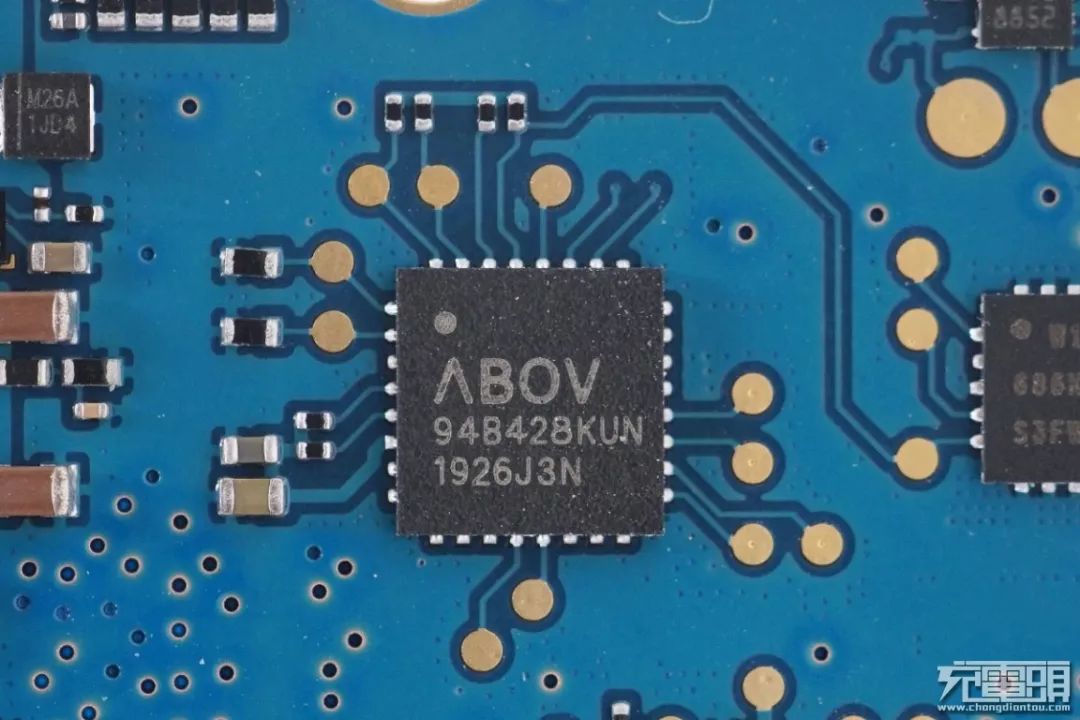

ABOV 94B428 单片机，用于指示灯控制和其他控制。
一颗三星的定制芯片。

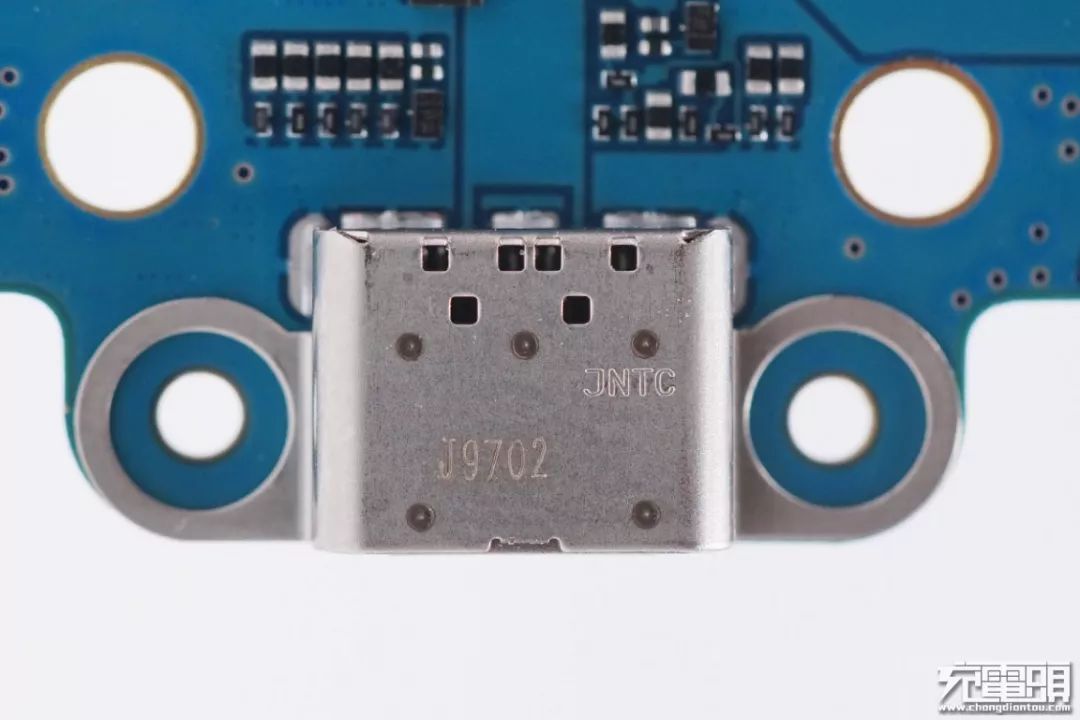

JNTC USB Type-C 接口。
TVS保护元件，用于抑制电压浪涌。

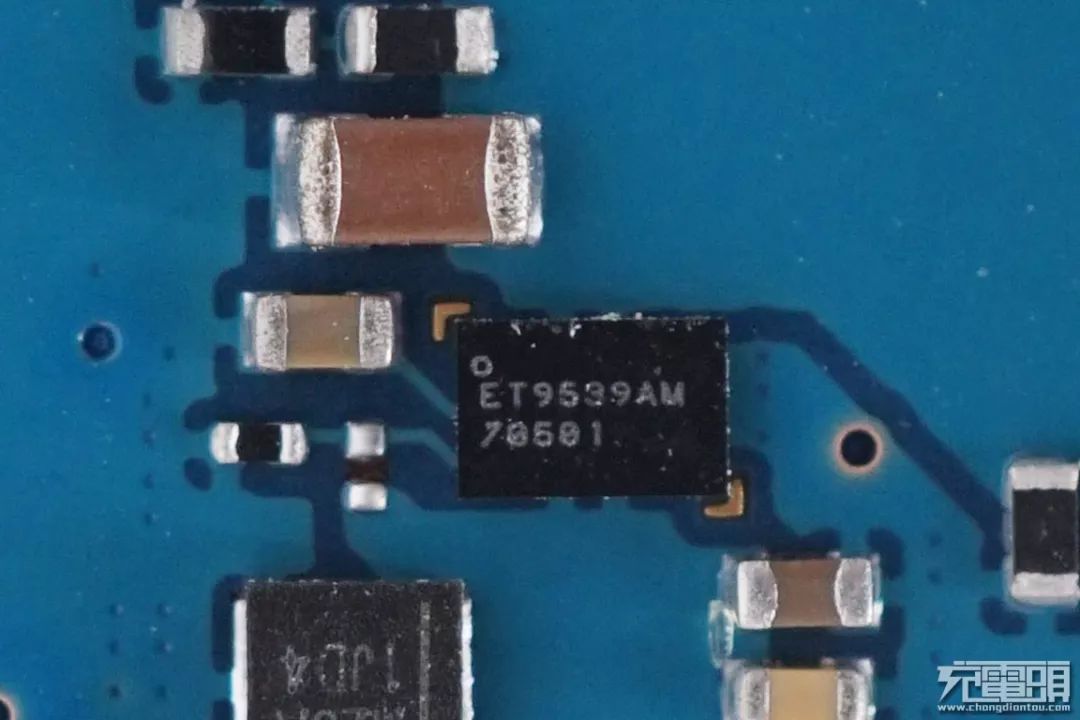

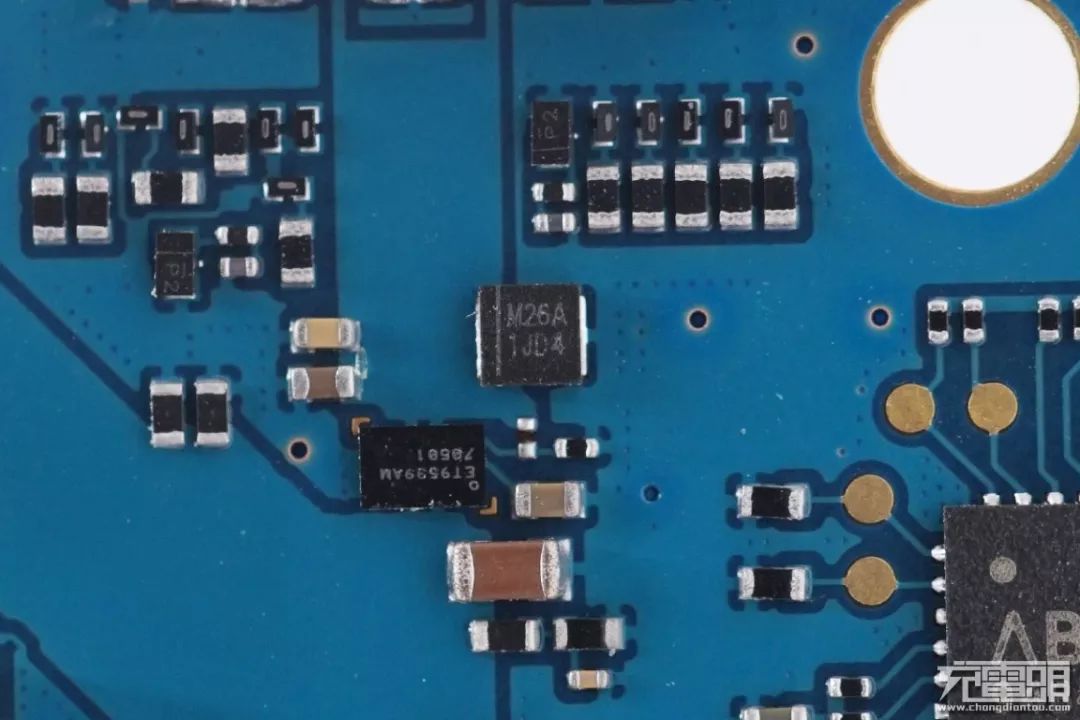

无锡力芯微 ET9539AM 输入过压保护开关，动作电压10V，CSP12封装。

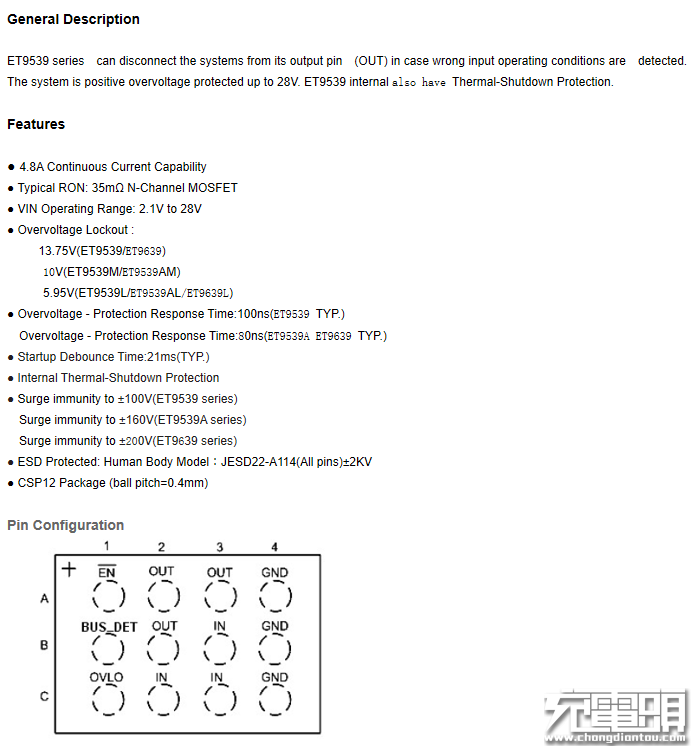

力芯微 ET9539AM 介绍。
为无线充电主控芯片及其他芯片供电的同步整流降压IC。

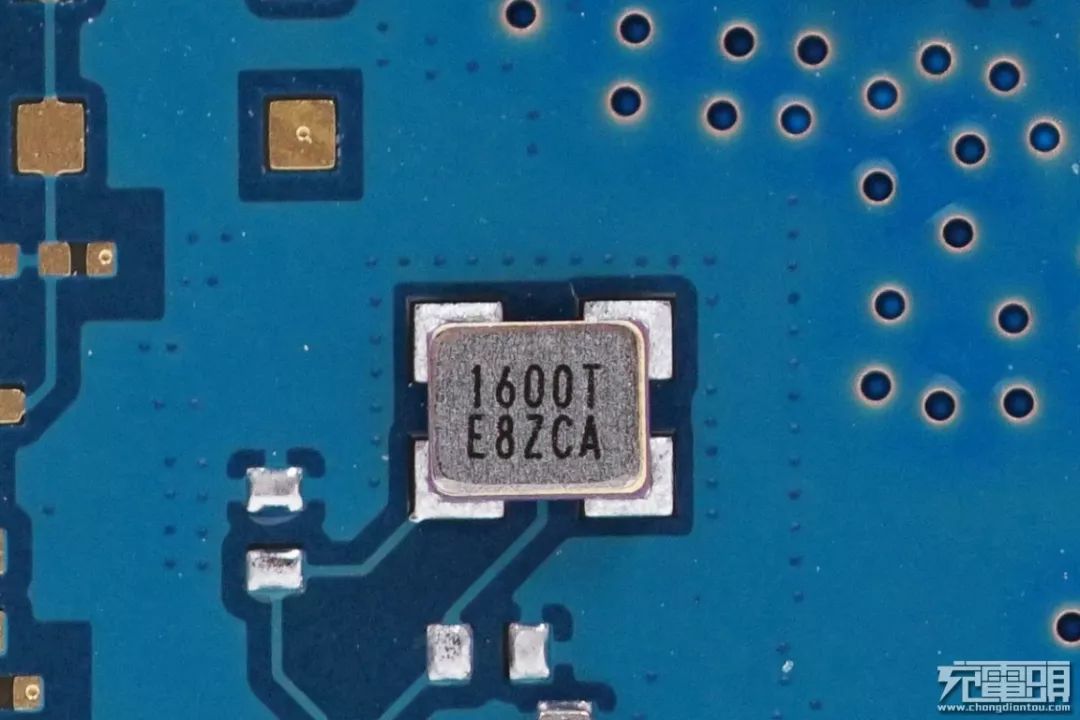

贴片晶振。

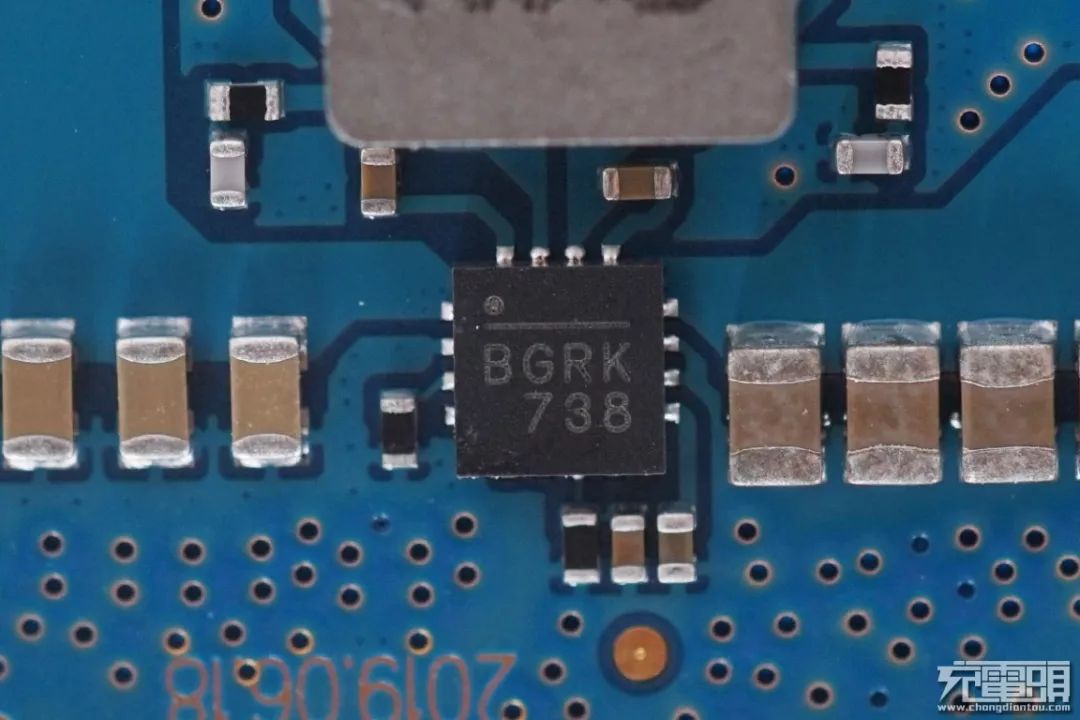

MPS 丝印BGR 是MP8859 内置开关管的同步升降压转换器，用于无线充电器内部电压转换，采用i2c总线控制。

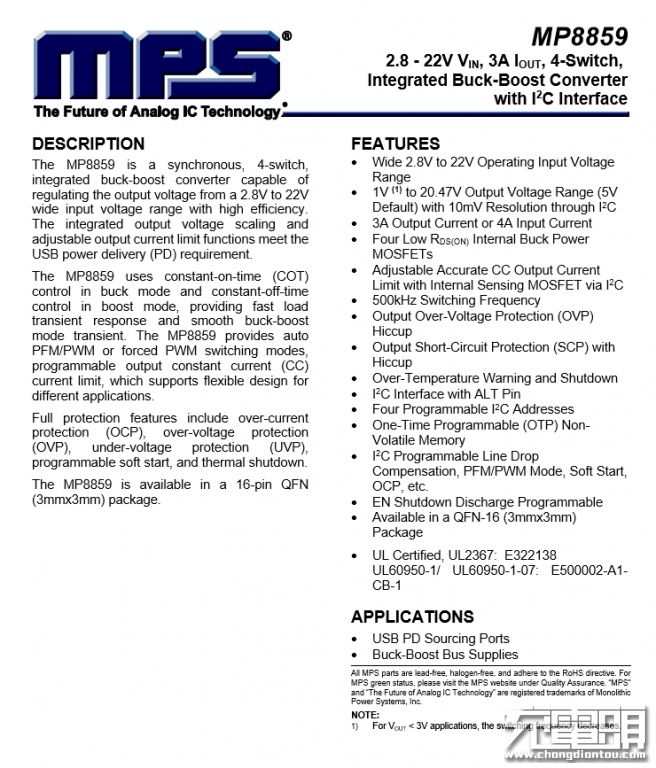

MPS MP8859 详细资料。

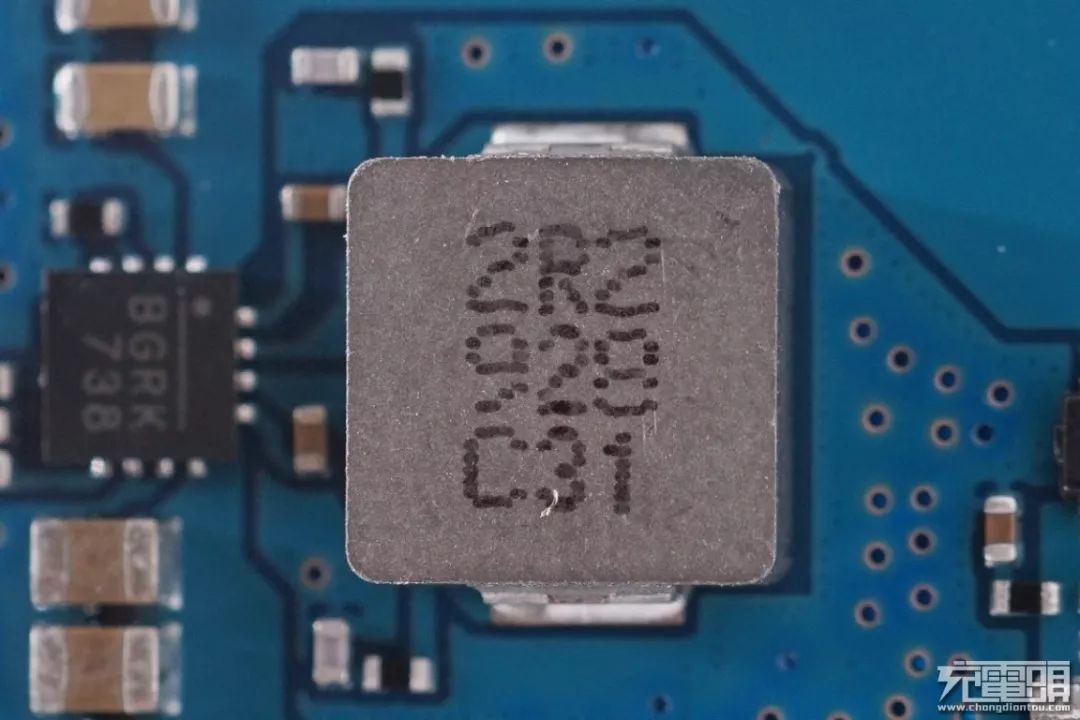

2R2合金电感，用于配合MP8859做电压转换。

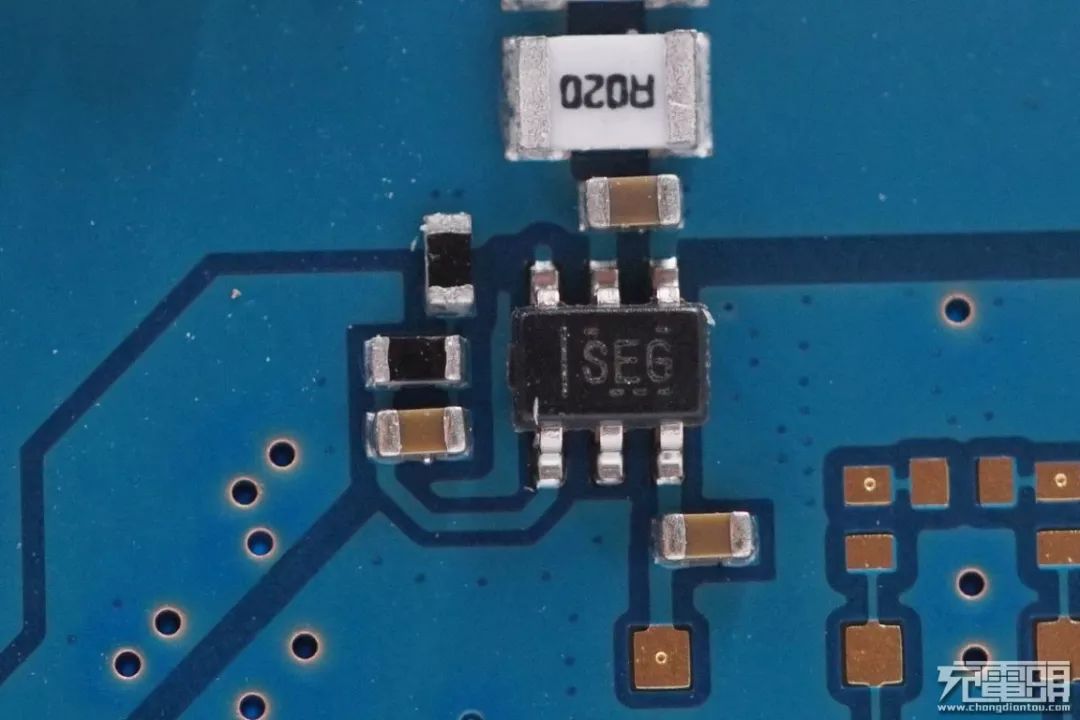

TI INA199 丝印SEG，用于电流检测放大，送至主控。

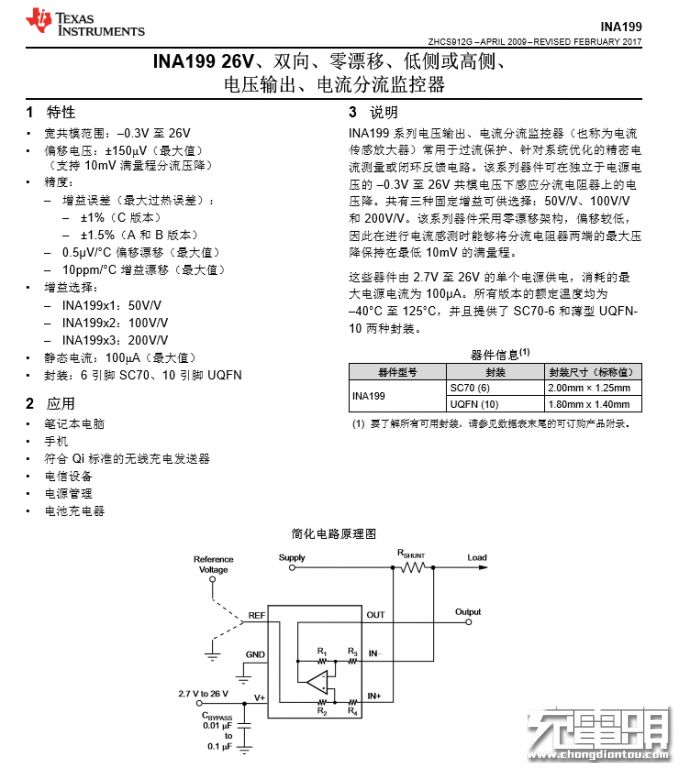

TI INA199 详细资料。

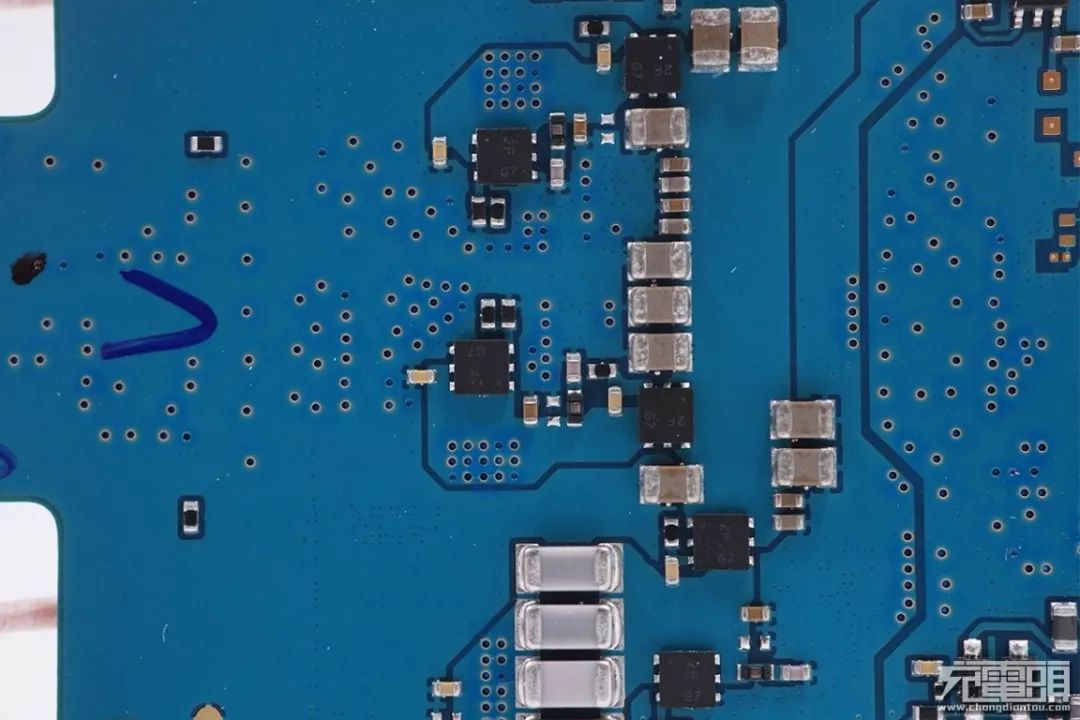

无线充电功率管部分，采用DFN1616的小MOS管，DIODES。
图中可以清晰的看出，四颗管子组成H桥驱动线圈。

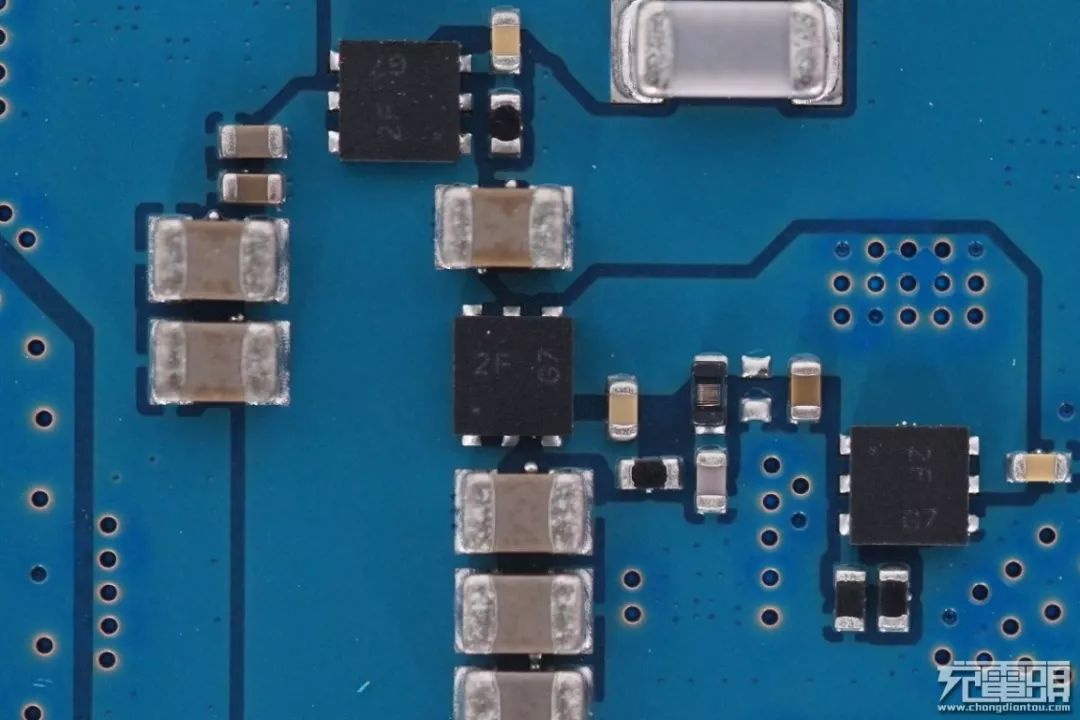

MOS管丝印2F。

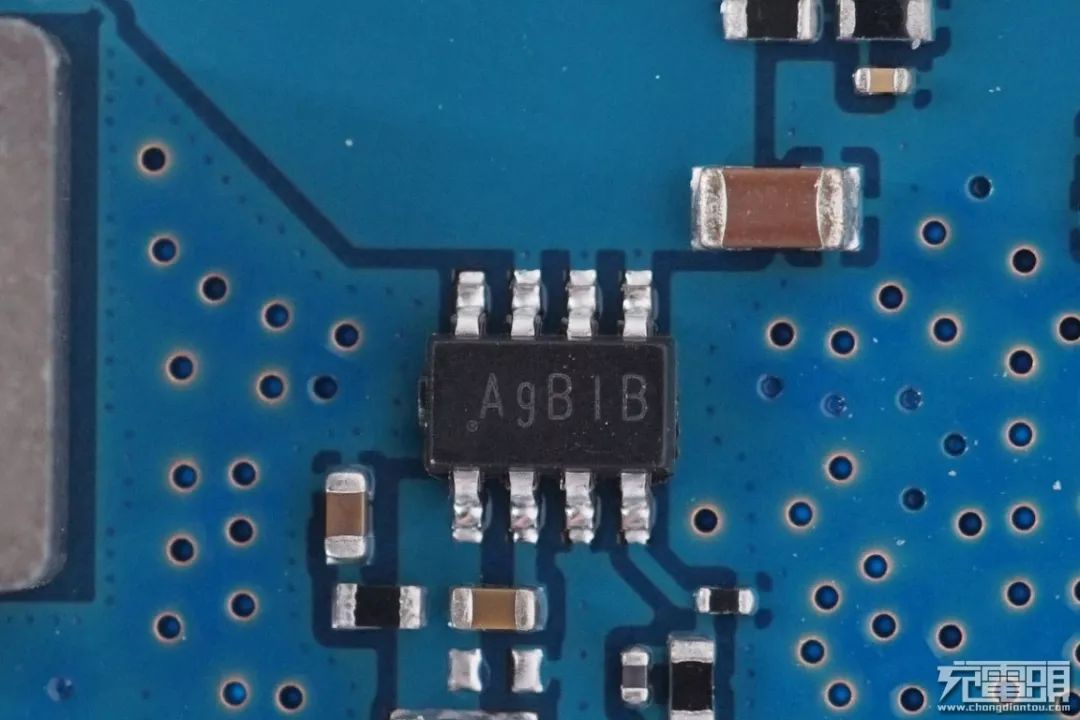

丝印V23RG761的芯片。

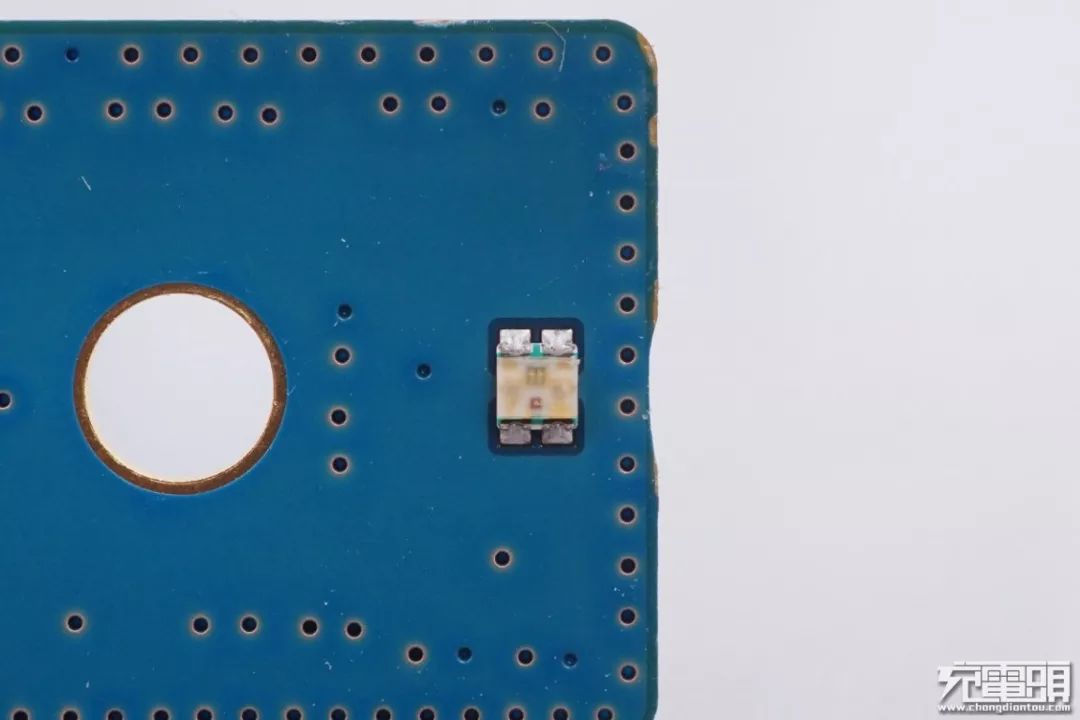

指示工作状态的LED指示灯。

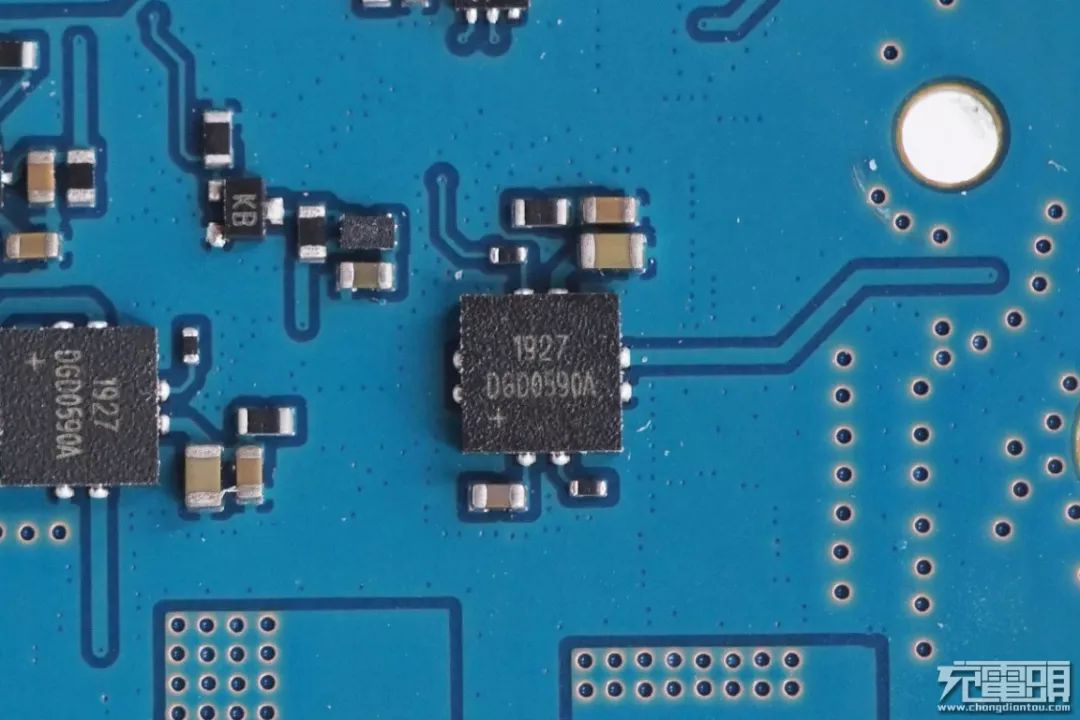

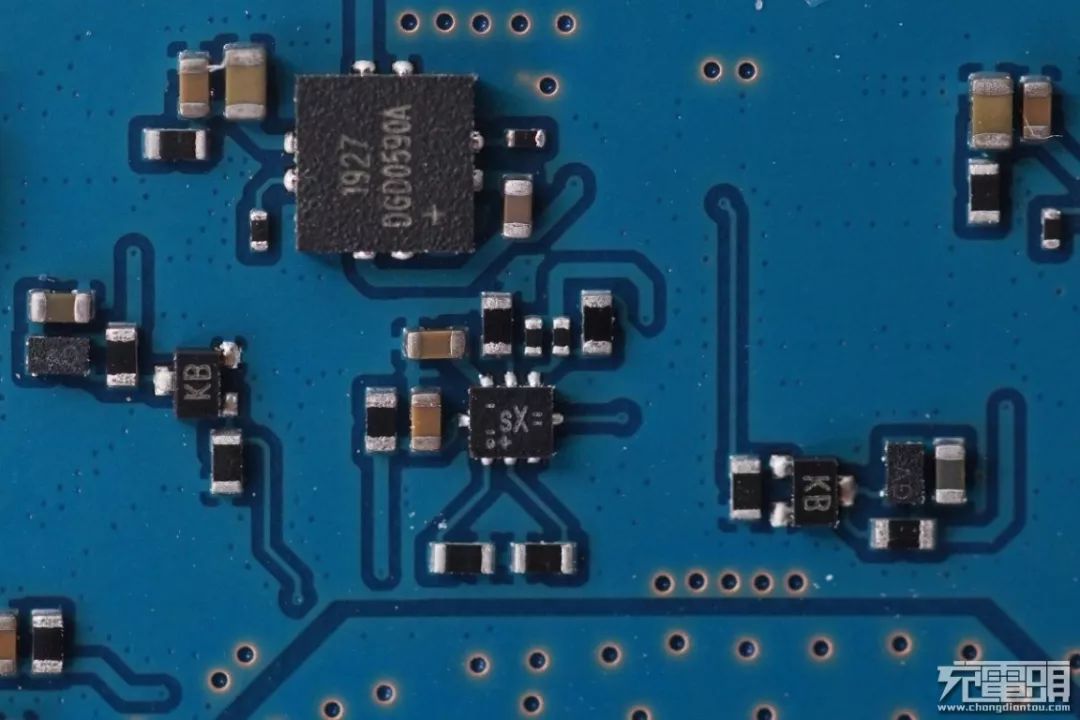

DIODES DGD0590A 半桥驱动器，用来驱动MOS管进行无线充电。

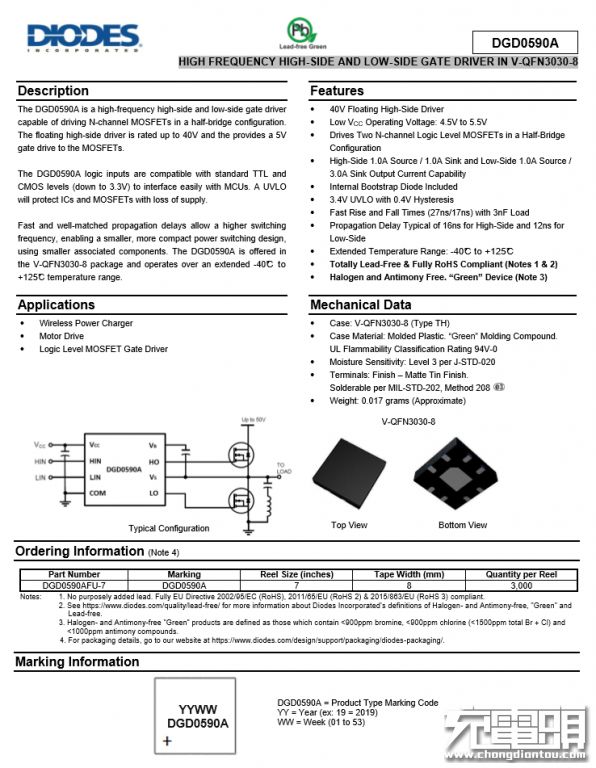

DIODES DGD0590A 详细资料。

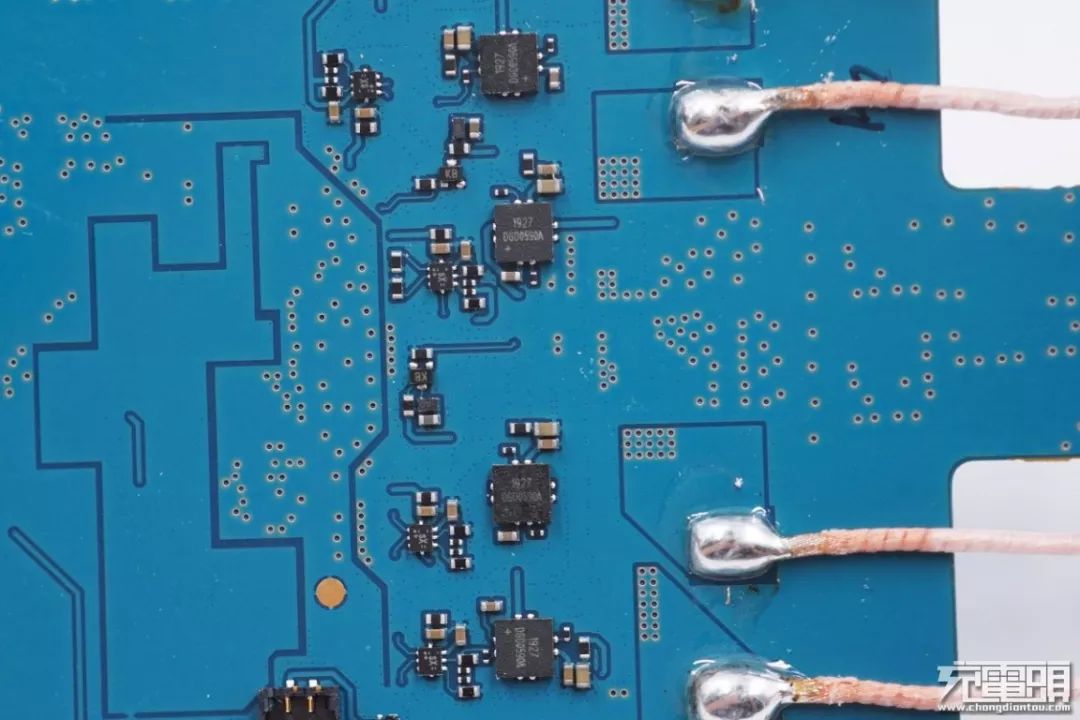

共有四颗DGD0590A，分别驱动八颗开关管。
驱动信号切换开关。

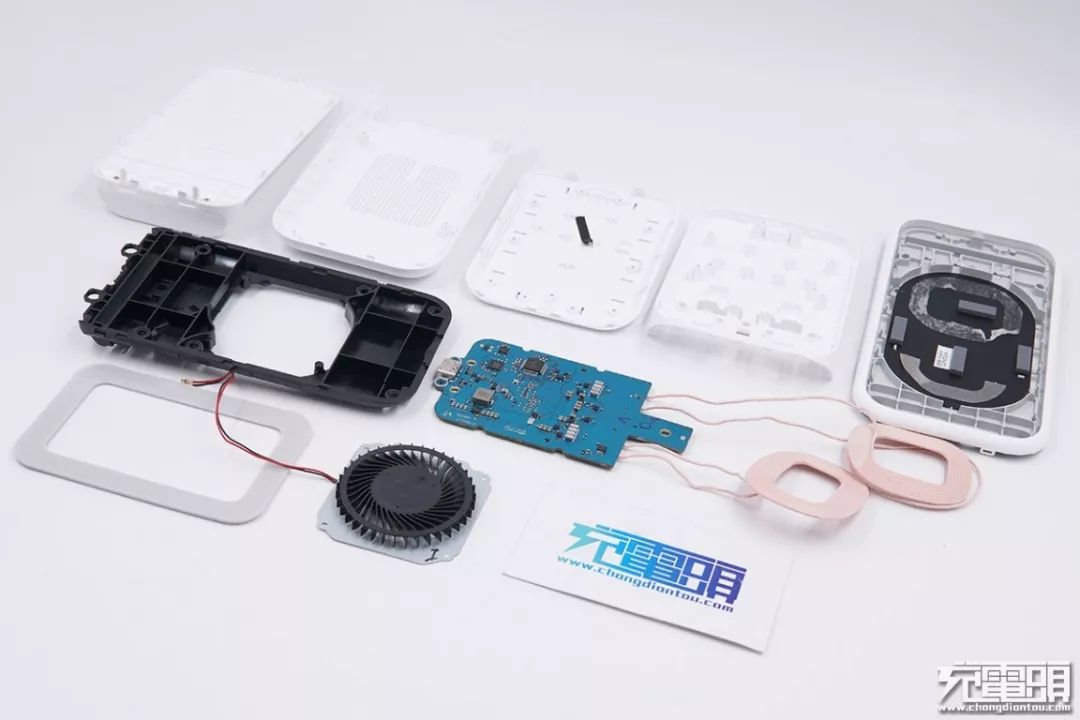

拆解全家福。
三、充电头网拆解总结
三星立式无线加速充电底座做工精湛，立式加速无线充电底座配备有两个线圈，无论您是以横向还是纵向放置手机，都可以轻松充电，因此您可以继续舒适地播放或观看视频直播。同时，底座的防滑脊可以安全地固定您的手机。
采用飞思卡尔freescale（NXP恩智浦）无线充电主控，这也是多个苹果合作品牌所采用的无线充电方案，所以它能在支持三星无线快充的同时还支持苹果无线快充，也就不足为奇了。
三星充电底座固定申请9V电压，通过内部同步升降压电路转换，可以适配苹果手机的定频充电，同时也可在5V输入时升压提供快速无线充电。充电器线圈背面设计风扇，使气流从线圈流过带走热量，保证良好的充电体验。
