钢铁设计院新来了几个小伙(一)

阅读量：3662571 2019-10-22

广告：科赫工业设备技术（上海）有限公司

科赫工业设备技术(上海)有限公司电话：021-66051768 邮箱：info@kohe-industry.com

工具篇
CAD
钢铁设计院新来了几位小伙，接下来，我将曾经的青春和迷茫献给你们，愿你们学有所成，愿你们少走弯路，愿你们窥一斑而知全豹，愿你们做好人生的选择，到底还要不要做设计。
让我们先从【工具篇】谈起吧。
设计院，首选要做一名“画图匠/工/人/仔...”。就先讲一讲CAD，仅从工艺人员角度出发，简要讲并不全面。
学习会使工作高效

刚到设计院，刚开始主要是学习和给老同志/师父们打打下手，人好多时候是眼高手低，真轮到自己上手，往往做得并不那么完美。一项简单的工作，往往会做上半天，那时候我想一定要提高效率和速度，当然学习的过程往往是蜿蜒和曲折的。
那时候我还是很有学习劲头的，每天学习的东西都做电子笔记，只有整理了的东西才是自己的东西，也方便以后查找和使用。后来，工作中认识一位“技术型营销”的老哥，他几乎把所有的东西都整理成了PPT，在营销交流过程中，需要哪块东西就直接找出来给大家演示讲解，值得学习。

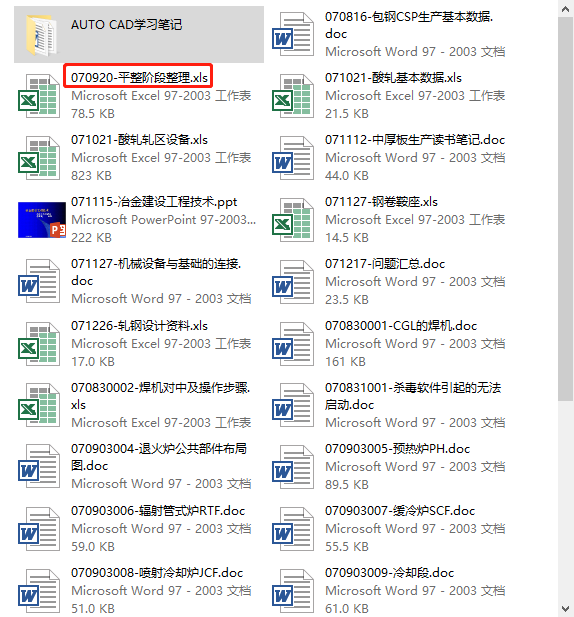

下图是2007年我刚到设计院时候整理的学习笔记，当时的文件命名，经过多次比较与考虑我会在文件名前加上如“070920-”日期编码，一直沿用至今，我觉得对文件的管理和索引查找等有一定的好处。供借鉴吧，当然你也可以有更好的方法。

后来，随着文件的增多，我想把它们分类整理成电子书，也浪费了不少时间。当然，现在对于文件管理的应用程序会有很多，大家可以在网上搜搜，选择一款适合自己的。

说说着，就开始跑偏了，下面开始言归正传。
图层管理

大家先看一看老外的工艺管理图的图层管理：当我的鼠标选中图中元素的时候，请注意图层名称的变化。当我选中钢卷鞍座时候，它所在的图层为SKID；当我选中运卷小车的时候，它所在的图层为TRANSFER_CAR；当我选中焊机的时候，它所在的图层为WELDER；当我选中张紧机的时候，它所在的图层为BRIDLE...当我选中设备基础的时候，它所在的图层为FOUND。
刚来的时候，师父就给了这张图和技术附件，发现这个“小秘密”，我就对应着看，感叹老外的图和文件的条理真的很清晰。

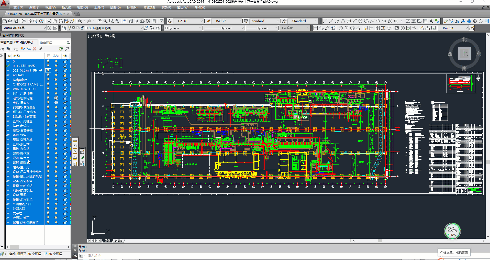

再来看一看我的第一份工艺管理图的图层管理：这次我换个方式演示——逐一打开每个图层的内容。

由于公众号对GIF文件大小的先知，上面的GIF录制不清晰，我把我的图层设置截图如下，注意红色框的内容。

工艺管理图：是对车间内所有东西的管理，是对各专业建设内容和入口资料的综合管理。合理的分层，不容易遗漏内容，可以快速有效的检查碰撞。它是一个不断重复修改、完善、优化的过程。在此，想到两点原则：
（1）工艺管理图一定要1:1绘制；
（2）任何入口资料，凡是能反映到图面上的，尽量把它反映到图面上来，而且要及时更新和检查。
各个分子专业，会认为工艺专业只是简单的复制-粘贴，其实我们一张图会贯穿整个项目的始终，从前期方案多最终项目竣工，会不停的在修改，每一个细节拿出来，都可能会是一个讨论了许久的方案。
闲言少叙，接着讲。往往我们收到的入口资料，它会有自己的图层命名规则，有的时候它会包含图块信息，图块里内容的又嵌套了不同的图层，那么如何高效快速的统一图层并放到工艺管理图当中来呢？——【图层转换器器】

有以下几点需要特别注意：
1.【0层】是默认层，不能删除，不能重命名，它是“依赖外部参照的图层”，它的主要作用是用于“建块”使用。当然你可以把它当做“临时中转站”来使用，做工艺管理图时最好将0层中的元素移动到相应的图层之中去。唯一记住“0层是用来建块的”就好了！

2.【图层转换器】配合新建“0”层使用，对于工艺管理图复制-粘贴相关元素，使用效果极佳。
3.工艺管理图需要经常“PU”（purge）清理一下，可以减少文件存储体积，同时也可以去除多余的没有任何图形元素的图层等。
4.以上视频演示中还用到了【带基点复制】，这也是我们经常用到的命令。
基本的绘图步骤和设置

经过一段时间的学习和摸索，勉强能够绘画图了！
我在钢厂工作三年后来到设计院，我媳妇在钢厂工作了七年后来到了设计院。她刚来设计院的时候，我给她手写了一份了《轧钢车间平面图绘制》，涉及基本的绘图步骤和设置，其中涉及绘图比例和出图比例的概念，文字和标注样式的设置等，我的习惯是在绘图之前把这些统一规划设置好。
不想再打字了，贴照片供大家参考：

提到设置，我想起了饶工曾经告诉我的一项设置【自定义右键单击】，如下设置会提高工作效率，经过比较我觉得是的，一直沿用至今。为什么呢？因为目前作为工艺专业使用CAD，大部分的绘图是在“编辑”而非真正的一笔一笔的绘制，编辑图元可以大量减少绘制图元不准确的几率，而且可以在一定程度上提高效率。所以能够使用编辑命令的就不要使用绘图命令，那么如下设置自定义菜单也就顺理成章了。在此，感谢一下饶工。

轧钢专业工艺设计制图规定

有一首歌叫做《大头皮鞋》90年代很火，有一句话叫做“革命传统不能变”
《轧钢专业工艺设计制图规定》这部老规范1981年版，和我年龄一样大。
老前辈们做事认真、严谨、一丝不苟，这种优良的传统需要我们继承和学习！做为轧钢专业工艺设计人员要认真研读和使用这部规定。这部规定，在我们的图书馆里有，大家可以借阅。
