简介直线导轨相对安装面基准，在垂直、水平2个方向通过螺丝紧固固定。直线导轨属于较长的弹性体，螺栓固定时的紧固力会使其变形，从而产生误差。下面介绍一下垂直、水平各方向上螺栓的紧固技巧。

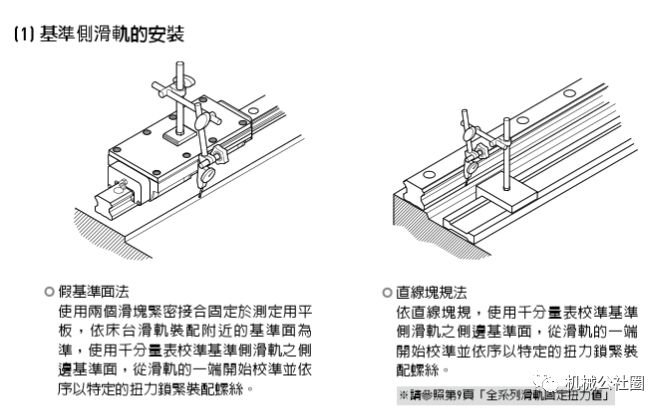

（1）导轨垂直方向的安装方法直线导轨垂直方向的运动精度受以下2个要素的影响。(参考【图1】)

1.因固定螺栓间距而变动2.滑块滚珠的通过振动
　要素1是由于导轨固定时螺栓的紧固力使导轨发生变形(【图1】)。具体的措施就是在组装时使用扭矩扳手，用相等的紧固力把全部螺丝先进行轻预紧固定，之后再加大紧固力进行固定。
　对于高精度产品，在螺栓固定导轨的状态下、通过再次进行精加工，将螺丝紧固引起的误差降低到最小。导轨的安装表面可通过研磨加工提高其直线度和粗糙度的精度。　另外，一般情况下导轨的安装基准面也需要进行研磨加工、得到与导轨相同的表面精度。即便如此，由于导轨呈细长形状、也必须要无间隙的将导轨安装到固定基准面上。

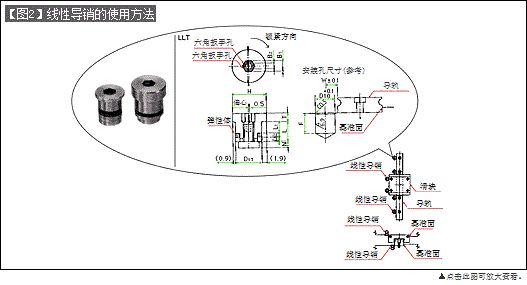

　关于水平方向的安装，使用线性导销很容易实现。(参考【图2】)

 使用例1.与导轨垂直方向的螺栓固定孔等间距加工导销的安装孔。2.线性导销装入安装孔后，通过线性导销凸缘部的偏心作用，将导轨按压到安装基准面。3.紧固线性导销内部螺丝，完成最终固定作业。
　线性导销的紧固要与1）中垂直方向螺栓紧固同时进行。利用千分表等确认导轨垂直?水平方向的精度状况的同时，进行调整固定。
