折叠手机被市场视为手机发展下一个重要着力点，折叠屏最令人兴奋的莫过于差异化的意义，它为终端产品形态提供了更多种可能性。正是因为如此，2019年关于折叠屏、柔性屏的新专利也如雨后春笋般不断涌现，其中不乏脑洞大开的想象和设计。本期深度，小编就尝试整理一下那些有趣的折叠屏专利，畅想一下未来手机的模样和风格。
二次折叠
平面的折叠是最常见的，因此也出现了多个专利申请，除了三星和华为现有的已经发布的单次折叠之外，企业在二次折叠上也是下足了功夫。
三星这项专利于2018年年底向韩国知识产权局（KIPO）提交，这项专利中共包含了23张设计草图。设备边框非常窄，在完全展开状态下可以充当超大平板进行使用。该智能手机有两条折叠线，一个屏幕部分向前折叠，另一个向后折叠。因此名称为“Z-Fold”，可以将设备折叠成Z形。这个专利基本实现了市场和企业对折叠屏手机的最初设想，合起来是手机，打开是平板，将移动办公和移动通信有效结合起来，相比此项专利的成熟度也是最高的。
苹果公司也申请了一种双折叠屏幕。在该专利书中，苹果公司提出了单折和多折设备的申请。该申请文件配有37张图纸，屏幕既可以折成“S”形，也可从两端向内折叠成“G”形。申请文件中的图表详细说明了折叠机制的工作原理，并说明其采用铰链设计，可以旋转以使屏幕折叠。苹果公司还对该设计的外观做了描述，其中柔性保护层可能由陶瓷材料制成，如玻璃、强化玻璃、蓝宝石、氧化锆，以使其免受冲击或防止其他潜在的破坏性接触。
多次折叠
三次以上的折叠专利也不少见，LG在2018年10月向韩国知识产权局（KIPRIS）申请的专利显示该公司设计了可以通过多次折叠实现近似“卷”的显示屏幕，不仅可以应用于小尺寸的手机，也可以应用于大尺寸的电视。根据专利透露的信息来看，屏幕键利用了磁吸设计来固定或展开。
立体折叠
谷歌公司对折叠屏一直颇感兴趣，不仅开发了多种可折叠屏原型，还提出好几种实现可折叠的方案，这里介绍的是谷歌2018年底申请，2019年6月公布一项专利，“具有多页的可折叠显示设备（A Foldable Smartphone with Multiple Pages）”，从专利的示意图来看，该专利设计的设备将通过“书脊”将多个OLED屏幕组合起来，在“封面”装有电池、处理器、相机等，显示面板位于设备内部，显示面板可以两面显示内容，还可以通过“翻书”的方式更换屏幕。
铰链加持的折叠
从目前折叠产品的技术发展情况来看，铰链对于可折叠手机的设计至关重要，因此也成为面板企业大动脑筋的研发热点。这项专利是三星申请的带有滑动铰链的可折叠手机（Foldable Phone with Sliding Mechanism）。专利的最大亮点在于采用了超宽的铰链设计，用户可以通过改变铰链折叠位置来改变显示屏幕的大小。屏幕可以向外或向内折叠，这样除了对折减少尺寸，便于携带外，其他的折叠位置可以分别给扬声器、摄像头等功能器件留下空间。
多屏幕的组合
这类专利确切来说，不能叫折叠屏，只是普通屏幕经过组合设计后，达到折叠效果或者层叠效果，但是同样令人耳目一新。三星正在为一款采用独特三屏设计的智能手机申请专利，这项专利中拥有3块相同尺寸和形状的屏幕，顶部是常见的方形设计，下巴是半圆设计，还有一个圆形的轴心，3块屏幕可围绕这个轴心进行左右滑动，既可以转出扇子造型，也可以独立向左或向右移动。其实小编想说的是，这是个快板好吗？
柔性折叠

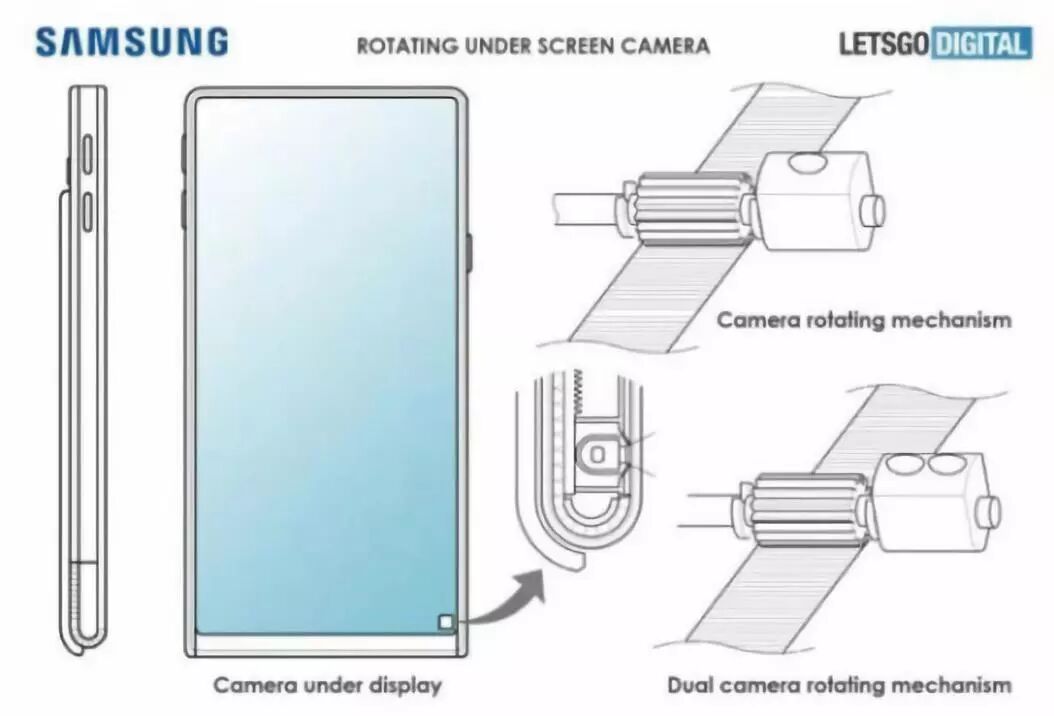

自由弯曲是柔性屏的最高境界，为了做好准备，三星还在四月份向世界知识产权组织提交了一项专利申请，名称为“包括柔性显示屏的电子设备”。在这个专利中，可伸缩显示屏位于手机的背面，可从手机的底部移动到顶部。屏幕展开时，背面还会有第二个较小的显示屏，该显示屏使用了部分可伸缩屏幕。即使在展开屏幕时，第二个屏幕也比前面的屏幕小。可以通过向上滑动屏幕来接听电话。该专利的一部分还涉及屏下摄像头，该摄像头在推出屏幕时会旋转。在手机背面，即使屏幕缩回，“通孔”也可以使镜头捕获照片。该专利还涵盖了此配置的双摄像头版本。
上面简单总结了最近比较热门关于折叠屏的专利，不难发现，折叠屏设计已经成为各大IT公司专利设计的热点，各种脑洞大开的有趣设计层出不穷。柔性屏的技术发展带来了越来越多无法想象的可能性，同时这些新颖的设计也将推动柔性屏更进一步的发展。
