铆钉简介
铆钉是用于连接两个带通孔,一端有帽的零件(或构件)的钉形物件。在铆接中,利用自身形变或过盈连接被铆接的零件。铆钉种类很多,而且不拘形式。

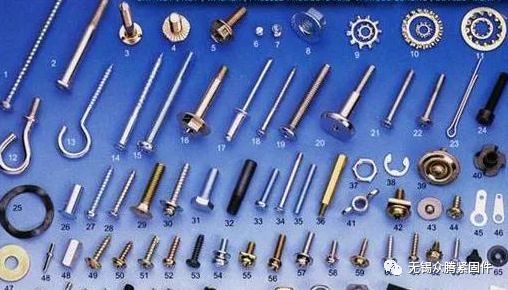

紧固件—铆钉知识
常用铆钉标准(中国)
标准代号
名 称
材 料
涂 复
GB/T 109-1986
平头铆钉
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 863.1- 1986
半圆头铆钉(粗制)
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 863.2 -1986
小半圆头铆钉(粗制)
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 865- 1986
沉头铆钉(粗制)
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 866-1986
半沉头铆钉(粗制)
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 867- 1986
半圆头铆钉
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 869- 1986
沉头铆钉
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 872- 1986
扁平头铆钉
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 873- 1986
扁圆头半空心铆钉
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 875- 1986
扁平头半空心铆钉
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 876- 1986
空心铆钉
碳素钢 不锈钢
铜、铝及合金
镀锌钝化、阳极氧化 不经处理
GB /T 12615.1- 2004
封闭型扁圆头抽芯铆钉 11级
钉体:碳素钢 不锈钢,铝及合金
钉芯: 铝、不锈钢,碳素钢
不经处理
镀锌钝化 喷塑
不经处理
镀锌钝化
GB /T 12616.1- 2004
封闭型沉头抽芯铆钉
11级
钉体:碳素钢 不锈钢,铝及合金
钉芯: 铝、不锈钢, 碳素钢
不经处理
镀锌钝化 喷塑
不经处理
镀锌钝化
GB /T 12617- 1990
开口型沉头抽芯铆钉
钉体:碳素钢 不锈钢,铝及合金
钉芯: 铝、不锈钢,碳素钢
不经处理
镀锌钝化 喷塑
不经处理
镀锌钝化
GB /T 12618- 1990
开口型扁圆头抽芯铆钉
钉体:碳素钢 不锈钢,铝及合金
钉芯: 铝、不锈钢,碳素钢
不经处理
镀锌钝化 喷塑
不经处理
镀锌钝化
铆钉相关分析
1、铆钉组装模具冲压力:
铆钉在组装铆合时客户一般会以模具来定义力度与铆钉硬度无关:例80GF、110GF、 200GF、 260GF力去可以下压。
2、铆合模具冲头大小:
铆钉在组装铆合时客户是利用模具冲头将铆钉打入镀锌板孔内,一般情况模具冲头要比铆钉最大外径大0.01MM,且铆钉铆合后在镀锌板上肉眼观视到周围将会产品凹进的痕迹,大约尺寸凹进0.01MM~0.02MM左右为最佳埋置(由模具控制)。
3、镀锌板厚度:
通常镀锌板厚度与铆钉压花/插沟段差有关,客户在设计铆钉压花/插沟段差时必须根据镀锌板厚度来定义,而镀锌板的厚度客户一般会设为0.5MM~1.OMM左右( 由开立模具为准)。
4、铆钉扭拉力值:
一般M3扭力可以达到8kg以上,拉力可以达到40kg以上;一般M4扭力可以达到10kg以上,拉力可以达到45kg以上;一般铆合后测试通常用硬打方法50kg力打入;( 50kg平均值)。
5、铆钉硬度问题:
通常铆钉经过热处理不只是增加铆钉硬度,实际经过热处理的作用是将铆钉应力消除,预防铆入后产品有裂开现象。铆钉硬度要求是根据客户板厚设定,板厚越厚铆钉硬度要求越高,相反板厚越薄铆钉硬度要求越低。
铆钉常用类型及用途
常用的有R型铆钉、风扇铆钉、抽芯铆钉(击芯铆钉)、树形铆钉、半圆头、平头、半空心铆钉、实心铆钉、沉头铆钉、抽芯铆钉、空心铆钉,这些通常是利用自身形变连接被铆接件。一般小于8毫米的用冷铆,大于这个尺寸的用热铆。但也有例外,比如某些锁具上的铭牌,就是利用铆钉与锁体孔的过盈量铆接的。

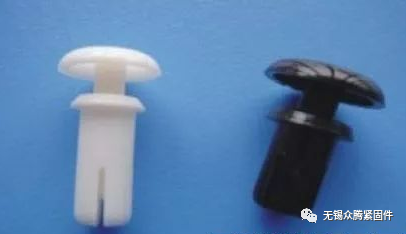

R型塑料铆钉也称膨胀铆钉,由塑料子钉和母扣两部分组成。其在安装时无须使用安装工具,将安装底座放置在光滑的孔中,然后按下头部,特殊设计的脚受力后膨胀撑开,牢牢锁定于被安装面。它常用于连接塑料壳体、轻质板材、绝缘材料、电路板、或其他任何轻薄、质量轻的材料,美观实用,使用方便。
风扇铆钉专门为手工安装设计,通过镶板或底架的孔穿过拉入即可,使用弹性体材料制造具有良好的韧性,即使在过盈装配也能快速安装。设计巧妙具有弹性功能配合相应的孔径拉进后不易滑出,风扇铆钉主要应用在电子电脑机箱风扇、散热片与芯片间固定之用,具有防振动、降低噪音。

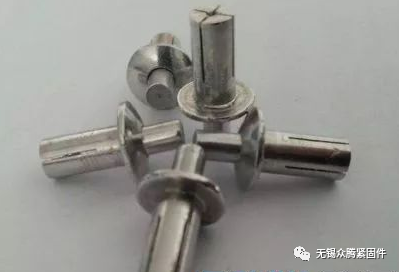

击芯铆钉是非常方便铆接的新型铆接紧固件,在比较狭小空间内或没有铆枪或者是不能使用铆枪的环境中击芯铆钉可以展现出自己独特的优势。使用锤子等器物单面敲击钉芯就可以将两个或者几个被连接件铆合成功。击芯铆钉按照钉帽帽檐的形状可分为扁圆头击芯铆钉和沉头击芯铆钉,根据材质组合的不同,可以分为全铝击芯铆钉、铝钢击芯铆钉、全不锈钢击芯铆钉、钢钢击芯铆钉、铝不锈钢击芯铆钉、塑料击芯铆钉等。击芯铆钉不用像抽芯铆钉一样必须使用手动铆枪或气动铆枪才能铆合,有更好的铆合性和便利性,可以广泛使用于各种被连接件的铆合。

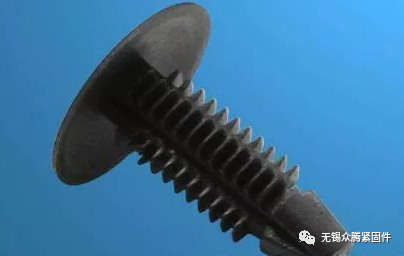

塑料树形铆钉也称倒齿形塑料铆钉也有称之为圣诞树型塑料铆钉,齿型片状良好的弹性能在过盈装配的圆孔直接手动按压安装,齿型片状能根据实际的厚度尺寸自行调整得以固定,倒齿型的设计是该款铆钉安装后牢牢固定于被安装面,不易被拔出,适合泡沫,木材,橡胶,汽车内饰等软性材料之间作固定使用。塑料树形铆钉具备优异的绝缘、防火性能、无磁性、隔热、质量轻、耐高温、高强度、耐腐蚀性能,广泛应用于各工业领域。
拉铆钉种类大致可分为开口型、封闭型、双鼓型、单鼓型系列,以下就各自型号作简单说明。沉头型抽芯铆钉:对于铆接后表面要求平滑美观的铆接件的铆接。双鼓型抽芯铆钉:铆接时,钉芯将铆钉钉体体末端拉成双鼓形,把两个要铆接的结构件夹紧,并能降低作用在结构件表面上的压力。用途:主要用于各种车辆,船舶,建筑,机械,电子等行业铆接各种薄形结构件。大帽沿抽芯铆钉:该铆钉与普通抽芯铆钉相比其铝帽直径明显加大,该铆钉在与连接件铆接时,具有更大的接触面积,具有更强的支撑面从而可增强扭矩强度,能承受更高的径向拉力。适用行业:适用于紧固柔软,易碎的表面材质及特大型孔,增加了帽沿直径对于柔软材质有特别的保护应用。封闭型抽芯铆钉:专为铆接后可以包住心轴头而设计,非常适用于有防水要求的多方面应用。具有高剪力,防振动,抗高压。
全铝抽芯铆钉该铆钉的钉体也采用优质铝线材,铆接后美观耐用永远不会出现生锈现象:与普通抽芯铆钉相比,铆钉铆接强度较低,适用于材料比较柔软的连接件。开口不锈钢铆钉:该铆钉是高拉力需求,耐腐蚀的选择。半圆头铆钉主要用于受较大横向载荷的铆接场合,应用最广。平锥头铆钉由于钉头肥大,能耐腐蚀,常用于船壳、锅炉水箱等腐蚀强烈的铆接场合。

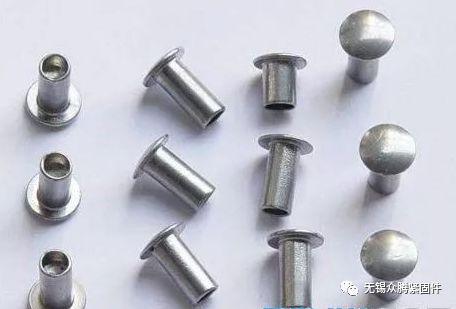

平头、沉头、半沉头、1200沉头、半沉头铆钉主要用于表面需平滑,受载荷不大的铆接场合。平头铆钉用于受一般载荷的铆接场合。扁平头、扁圆头铆钉主要用于金属薄板或皮革、帆布、木料等非金属材料的铆接场合。大扁平头铆钉主要用于非金属材料的铆接场合。半空心铆钉主要用于受载荷不大的铆接场合。无头铆钉主要用于非金属材料的铆接场合。空心铆钉重量轻,钉头弱,用于受载荷不大的非金属材料的铆接场合。管状铆钉用于非金属材料的不受载荷的铆接场合。标牌铆钉主要用于铆接机器、设备等上面的铭牌。

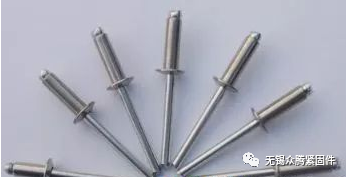

抽芯铆钉是一类单面铆接用的铆钉,但须使用专用工具——拉铆枪(手动、电动、气动)进行铆接。这类铆钉特别适用于不便采用普通铆钉(须从两面进行铆接)的铆接场合,故广泛用于建筑、汽车、船舶、飞机、机器、电器、家具等产品上。其中以开口型扁圆头抽芯铆钉应用最广,沉头抽芯铆钉适用于表现需要平滑的铆接场合,封闭型抽芯铆钉适用于要求随较高载荷和具有一定密封性能的铆接场合。
铆钉异常问题
造成铆钉无法铆合的情况:
铆钉底座外径过大,会造成在铆合中铆钉无法放入镀锌板内;
影响铆钉扭拉力的情况:
1、铆钉底座外径过小,会造成在铆合后铆钉有松动现象。
2、铆钉无任何异常,但客户在铆合中未将铆钉最佳铆入镀锌板内,导致铆合后铆钉有松动现象。
3、铆钉插沟段差过小,会造成在铆合中镀锌板料不能很好挤入插沟内。
4、铆钉扭拉力主要是在于铆钉压花段差与插沟段差有关,同时相关尺寸也必须与客户镀锌板厚度相符合。
5、铆钉螺牙是铆钉的重点尺寸,如有出现牙紧现象,客户在铆合后因螺丝无法打入会造成铆钉螺牙损坏及产生滑牙。
6、铆钉有NOGO现象,在铆合后螺丝无法与铆钉螺牙相吻合,会导致滑牙。
铆钉断裂的情况:
1、铆钉无任何异常的情况下,客户冲头如有高度不平(有磨损),较长的冲头会导致压断的可能性。
2、铆钉插沟深度过深,硬度过硬,在铆合后易发生断裂现象。
