摘 要: 为研究不锈钢材料在沸腾氯化镁溶液中的腐蚀模式，通过对 304、321 和 316L 三种牌号不锈钢进行沸腾氯化镁腐蚀试验的研究，结果表明，304 不锈钢产生应力腐蚀，321 不锈钢产生点腐蚀，316L 不锈钢未发生腐蚀。
　　关键词: 不锈钢; 氯化镁; 应力腐蚀; 点腐蚀
　　0 前言
　　不锈钢的耐腐蚀能力较好，广泛应用于工业设备、建筑、家居等领域。但不锈钢的耐腐蚀性能是相对的，在某些介质条件下仍会发生腐蚀。点腐蚀、晶间腐蚀、应力腐蚀和缝隙腐蚀等都是常见的不锈钢腐蚀形式。
　　本文选取 304、321 和 316L 三种牌号不锈钢，在沸腾的 45% 氯化镁溶液中进行腐蚀试验。对不同牌号、不同试验时间产生的腐蚀结果进行了比较，对不同的腐蚀形式进行了分析对比，为未来腐蚀环境下不锈钢材料的选择提供参考。
　　1 样品和仪器
　　1. 1 样品
　　样品选取牌号分别为 304、321 和 316L 不锈钢钢管。在每种钢管上取舟形试样，长 75mm × 宽 15mm。使用 E45. 105 型电子万能试验机将舟形试样预制成 U 型试样，试样张开程度由聚四氟乙烯夹具约束，如图 1 所示。

　　1. 2 仪器
　　OBLF 的 QSG750 型直读光谱仪; MTS 的 E45. 105 型电子万能试验机; 腐蚀试验加热系统( 含冷却装置) 。
　　2 实验
　　2. 1 化学成分测试

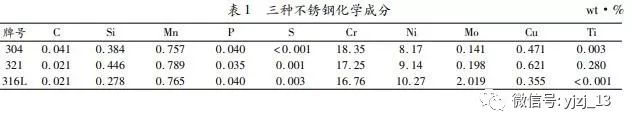

　　应用 QSG750 型直读光谱仪对304、321 和316L 不锈钢钢管进行化学成分分析。分析结果如表1 所示。

　　2. 2 氯化镁腐蚀试验

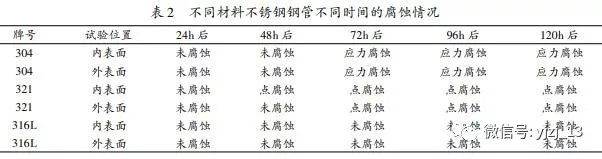

　　将 304、321 和 316L 不锈钢钢管试样置于沸腾的 45% 氯化镁溶液中进行腐蚀试验。分别在试验 24h、48h、72h、96h 和 120h 后观察试样腐蚀情况，结果如表 2 所示。

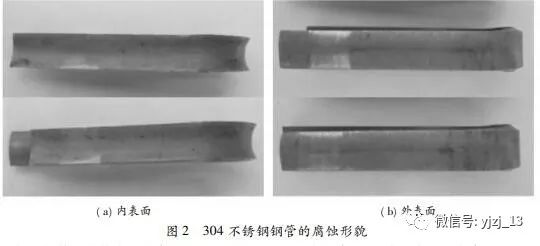

　　304 不锈钢钢管的内外表面在腐蚀 24h 和 48h 后均未发生腐蚀。在 72h 后钢管表面可见黄色线状锈迹，表明产生应力腐蚀裂纹。120h 后的钢管内外表面形貌如图所示，外表面的腐蚀现象较内表面更明显( 见图 2) 。

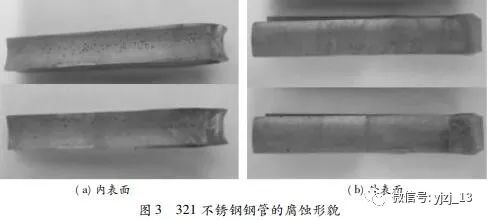

　　321 不锈钢钢管的内外表面在腐蚀 24h 后均未发生腐蚀。在 48h 后，钢管的内表面产生点状腐蚀坑，外表面未发生腐蚀。在 72h 后钢管内外表面均可见点状腐蚀坑，表明产生了点腐蚀。120h 后的钢管内外表面形貌如图 3 所示，内表面的腐蚀现象较外表面更明显。

　　316L 不锈钢钢管的内外表面在腐蚀 24h、48h、 72h、96h 和 120h 后均未发生腐蚀。120h 后的钢管内外表面形貌如图 4 所示，无腐蚀形貌。
... ... 更多详情，点击左下角‘阅读原文’
相关文章：“人物”专访栏目上线啦！~2019年全国钢铁行业超低排放实施技术交流会会议通知
技术文献：铸坯中心偏析工艺影响因素分析及改进措施
技术文献：新型金属材料在机械制造中的应用探析
技术文献：真空热处理设备电流异常波动处理方法

关注
长按识别二维码
关注我们
